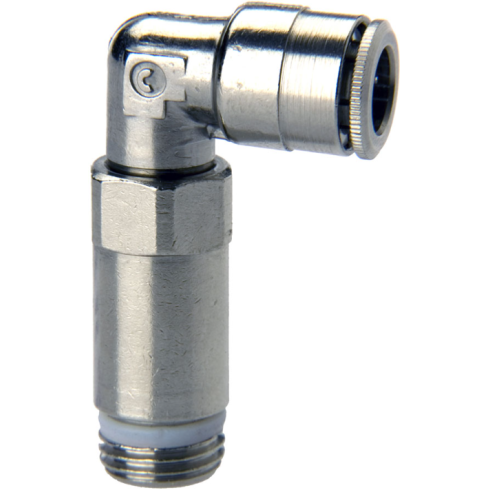

Штуцер цанговый угловой удлиненный Camozzi 6525-8-1/4

Штуцер цанговый угловой удлиненный Camozzi серии 6525 - это поворотный соединительный компонент для сопряжения пневматических магистралей с резьбовым портом G1/4 и полимерной трубкой наружным диаметром 8 мм. Конструкция фитинга разработана для изменения направления линии под углом 90 градусов с выносом узла подключения над монтажной поверхностью, что необходимо для обхода конструктивных препятствий в зонах плотной компоновки оборудования.

Изделие рассчитано на работу со сжатым воздухом и вакуумом в диапазоне давления от -0.9 до 16 бар. Корпус и зажимная цанга выполнены из никелированной латуни, что обеспечивает коррозионную стойкость в условиях промышленной эксплуатации и механическую долговечность при многократной фиксации трубок. Поворотный механизм позволяет позиционировать выход под трубку в нужном направлении после окончательной затяжки резьбовой части, предотвращая перекручивание магистралей.

Эксплуатационный температурный режим составляет от -20 до +80 °C и ограничен физическими свойствами уплотнений и используемых трубок (полиамид, полиуретан, полиэтилен). Для обеспечения заявленного ресурса цангового захвата рекомендуется использовать калиброванные трубки с допуском по наружному диаметру. Никелевое покрытие корпуса эффективно защищает латунное основание от окисления при воздействии влаги и агрессивных сред в типовых производственных условиях.

Монтаж выполняется с использованием внешнего шестигранника размером 14 мм. Цилиндрическая резьба G1/4 требует применения уплотнительных колец для герметизации стыка. Соединение со стороны трубки осуществляется простым нажатием до упора в цангу, где происходит автоматическая фиксация. Для демонтажа достаточно нажать на кольцо цанги, что исключает потребность в специальном инструменте при обслуживании линии.

• Материал корпуса: никелированная латунь
• Присоединительная резьба: G1/4
• Диаметр цанги: 8 мм
• Рабочее давление: -0.9...16 бар
• Рабочая температура: -20...+80 °C
• Тип конструкции: L-образный удлиненный
• Размер под ключ: 14 мм
