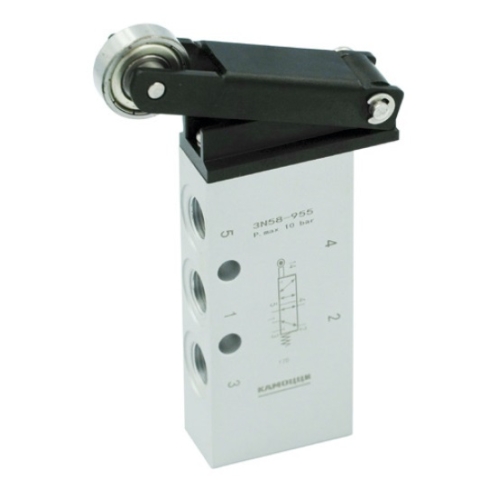

Распределитель с механическим управлением Camozzi 3N58-955

Name: Распределитель с механическим управлением Camozzi 3N58-955
Brand: Camozzi
SKU: 3N58-955
Price: 1300.88 RUB
Availability: InStock
Rating: 5 (0 reviews)

Артикул: 3N58-955

1 301 ₽

Цена с НДС 22%

штука x 1 301 ₽

Доступно 538 шт 4 дня

Ожидается 300 шт 6 недель

Родина бренда

Италия

Производитель

Camozzi

Артикул

3N58-955

Количество линий и позиций

5/2 лин./поз.

Материал корпуса

Алюминий

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Количество линий и позиций

Элемент управления

Основной

Camozzi

3N58-955

1 301 ₽

538 шт

1 шт

5/2 лин./поз.

Роликовый рычаг

Аналог

E.MC

M52-08S2

↑ 1 682 ₽

30 шт

1 шт

5/2 лин./поз.

Роликовый рычаг

Аналог

Festo

8996

↑ 31 040 ₽

0 шт

1 шт

5/2 лин./поз.

Роликовый рычаг

Аналог

Festo

8993

↑ 35 093 ₽

0 шт

1 шт

5/2 лин./поз.

Роликовый рычаг

Аналог

Festo

8047092

↑ 6 837 ₽

0 шт

1 шт

5/2 лин./поз.

Роликовый рычаг

Аналог

Festo

8047093

↑ 8 547 ₽

0 шт

1 шт

5/2 лин./поз.

Роликовый рычаг

Аналог

Festo

8047094

↑ 7 478 ₽

0 шт

1 шт

5/2 лин./поз.

Роликовый рычаг

Аналог

Festo

8049238

↑ 5 982 ₽

0 шт

1 шт

5/2 лин./поз.

Роликовый рычаг

Аналог

Aignep

03VR050002

↑ 5 364 ₽

0 шт

1 шт

5/2 лин./поз.

Роликовый рычаг

Аналог

Aignep

03VZ050002

↑ 6 020 ₽

0 шт

1 шт

5/2 лин./поз.

Роликовый рычаг

Аналог

AirTAC

M5R-05

↑ 3 527 ₽

0 шт

1 шт

5/2 лин./поз.

Роликовый рычаг

Аналог

Metalwork

7001000910

↑ 15 472 ₽

0 шт

1 шт

5/2 лин./поз.

Роликовый рычаг

Описание и характеристики

Пневматический распределитель Camozzi 3N58-955 представляет собой золотниковый клапан с механическим управлением, реализующий логическую схему 5/2 (пятилинейный, двухпозиционный). Устройство оснащено роликовым рычагом и предназначено для коммутации потоков сжатого воздуха при взаимодействии с подвижными элементами оборудования, выполняя функции путевого выключателя или управляющего элемента для пневмоцилиндров двустороннего действия.

Тип управления и механизм: Переключение осуществляется посредством механического воздействия на роликовый рычаг с приводным усилием 16 Н. Моностабильная схема с пружинным возвратом обеспечивает автоматическое возвращение золотника в исходное положение после прекращения контакта с управляющим элементом.
Расходные характеристики: При присоединительной резьбе G1/8 номинальный расход воздуха составляет 950 л/мин. Высокая пропускная способность для данного типоразмера позволяет эффективно управлять пневматическими приводами, обеспечивая их быстродействие.
Температурный режим: Расширенный диапазон рабочих температур от -40 до +80 °C позволяет эксплуатировать распределитель в неотапливаемых помещениях и в условиях экстремально низких температур окружающей среды.
Рабочее давление: Устройство работает в диапазоне от 0 до 10 бар (прямое действие). Отсутствие требования к минимальному давлению позволяет применять клапан в вакуумных системах или магистралях с низким давлением.

Золотниковая конструкция распределителя обеспечивает сбалансированность внутренних сил, что снижает износ уплотнений из NBR и гарантирует стабильность переключения. Алюминиевый корпус обеспечивает необходимую жесткость и коррозионную стойкость, а реверсивное направление потока допускает использование устройства в различных конфигурациях пневматических схем.

Основные характеристики

Производитель

Camozzi

Артикул

3N58-955

Внутренний стандарт

IDO28456

Технические характеристики

Вход (канал 1/P)

G1/8

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

G1/8

Выход (каналы 2/A, 4/B)

G1/8

Количество линий и позиций

5/2 лин./поз.

Приводное усилие

16 Н

Тип управления

Механическое

Стандартный номинальный расход

950 л/мин

Тип действия

Моностабильный

Тип клапана

Прямого действия

Присоединение 1

1/8

Элемент управления

Роликовый рычаг

Направление потока

Реверсивный

Массо-габаритные и монтажные характеристики

Тип конструкции

Золотниковый

Тип резьбы

Монтаж

Сквозное отверстие

Особенности материалов

Материал золотника

Алюминий

Материал корпуса

Алюминий

Материал уплотнения

NBR (бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

0 бар

Положение при сборке

Любое

Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая температура

От -40 до +80 °C

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
