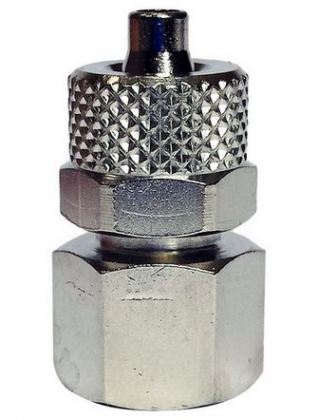

Муфта с накидной гайкой Camozzi 1590 8/6

Муфта с накидной гайкой Camozzi серии 1590 - это соединительный I-образный фитинг ниппельного типа для линейного сочленения полимерных трубок в пневматических системах с рабочим давлением до 25 бар.

Изделие предназначено для эксплуатации в узлах, где требуется повышенная механическая прочность соединения, недоступная для стандартных цанговых фитингов. Конструкция с накидной гайкой жестко фиксирует пневматическую трубку на внутреннем конусе, исключая ее вырыв при вибрационных нагрузках, пульсациях давления или механических воздействиях. Фитинг адаптирован для работы со сжатым воздухом, подготовленным в соответствии с классом ISO 8573-1:2010 [7:-:-].

Корпус и накидные гайки выполнены из никелированной латуни, что обеспечивает коррозионную стойкость и долговечность в условиях промышленного производства. Уплотнения из нитрильного каучука (NBR) определяют рабочий температурный диапазон -20...+80 °C и обладают стойкостью к парам масел и консистентным смазкам. Материалы фитинга совместимы с трубками из полиамида (PA), полиуретана (PU) и полиэтилена (PE), не вызывая деградации полимера в зоне контакта.

• Максимальное рабочее давление: 25 бар
• Материал корпуса: никелированная латунь
• Материал уплотнения: NBR
• Рабочая температура: -20...+80 °C
• Присоединение 1: 8/6 мм
• Присоединение 2: 8/6 мм
• Вес: 43,16 г

Монтаж предполагает установку трубки на конический ниппель и затяжку накидной гайки до упора. Типоразмер 8/6 мм строго соответствует характеристикам используемого шланга (8 мм наружный диаметр, 6 мм внутренний). Соединение является многоразовым и не требует применения дополнительных уплотнительных лент или герметиков, так как герметичность достигается за счет деформации стенки трубки при обжиме на конусе ниппеля.
