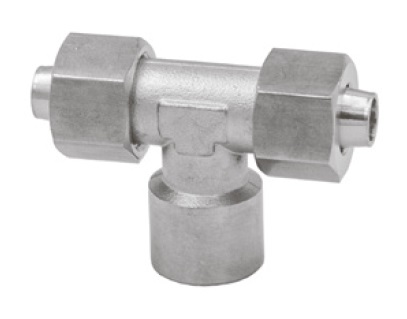

Штуцер с накидной гайкой Camozzi 1560 8/6-1/8

Штуцер с накидной гайкой Camozzi серии 1560 - это прямой ниппельный фитинг для герметичного соединения полимерных трубок с пневматическими компонентами в магистралях со сжатым воздухом.

Конструкция рассчитана на эксплуатацию в системах с рабочим давлением до 25 бар. Ниппельное соединение с накидной гайкой обеспечивает высокую надежность фиксации трубки, что критично для узлов с повышенной вибрацией или риском механического воздействия на линию. В качестве рабочей среды используется сжатый воздух, соответствующий классу очистки ISO 8573-1:2010 [7:-:-].

Корпус и гайка из никелированной латуни устойчивы к коррозии и промышленным загрязнениям. Комбинация уплотнений из NBR и PTFE позволяет использовать фитинг в температурном диапазоне -20...+80 °C. Уплотнительное кольцо из PTFE на резьбовой части гарантирует герметичность стыка при монтаже в распределители или пневмоцилиндры без необходимости использования дополнительных уплотнительных материалов.

• Максимальное рабочее давление: 25 бар
• Рабочая температура: -20...+80 °C
• Материал корпуса: никелированная латунь
• Тип присоединения: наружная резьба G1/8
• Диаметр трубки (внешний/внутренний): 8/6 мм
• Материал уплотнений: NBR, PTFE
• Вес: 20 г

Присоединение на входе выполнено в виде наружной цилиндрической резьбы G1/8. Монтаж трубки требует её предварительной обрезки под прямым углом; при затягивании накидной гайки происходит плотный обжим трубки на ниппеле, что создает надежный барьер для утечек. Конструкция предполагает многократный монтаж и демонтаж без повреждения корпуса фитинга, при этом важно соблюдать момент затяжки для предотвращения деформации стенок трубки.
