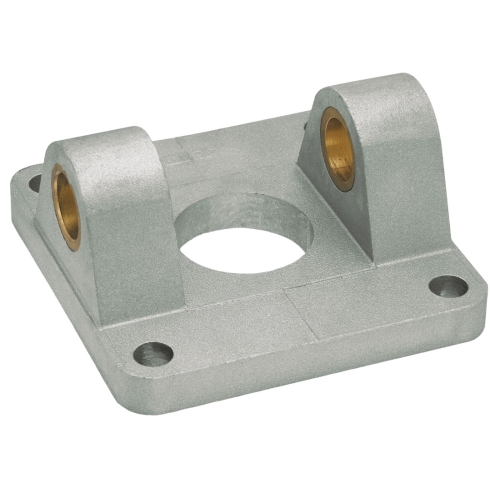

Передняя цапфа Camozzi C-H-41-125

Передняя цапфа Camozzi серии 41-C - это монтажный элемент для шарнирного крепления пневматических приводов типоразмера 125 мм в системах промышленной автоматизации. Изделие предназначено для обеспечения свободного качания корпуса цилиндра в одной плоскости, что позволяет компенсировать угловые отклонения штока при перемещении дуговых нагрузок и снижать радиальный износ направляющих.

Деталь изготовлена из алюминия, что обеспечивает высокую коррозионную стойкость и низкий вес при сохранении прочностных характеристик, необходимых для работы с цилиндрами больших диаметров. Материал корпуса химически инертен в стандартных индустриальных средах и сохраняет стабильность параметров в широком температурном диапазоне, соответствующем режимам эксплуатации базовых серий пневмоцилиндров Camozzi.

• Типоразмер цилиндра: 125 мм
• Материал: алюминий
• Момент затяжки: 20 Нм
• Габаритные размеры: 132×132 мм
• Комплектация: цапфа (1 шт.), винты крепления (4 шт.)

Монтаж цапфы осуществляется непосредственно на переднюю крышку привода. Фиксация производится четырьмя винтами из комплекта поставки; при сборке необходимо соблюдать регламентированный момент затяжки 20 Нм для обеспечения надежной работы узла в условиях переменных и вибрационных нагрузок. Геометрия изделия соответствует посадочным стандартам серии 41-C и обеспечивает полную совместимость с приводами с диаметром поршня 125 мм.
