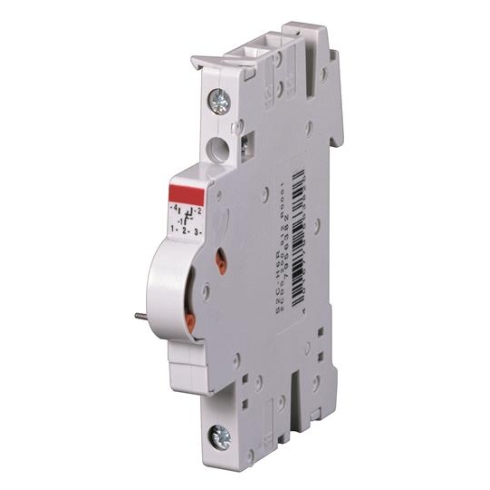

Контакт вспомогательный 1Н3+1ПК S2C-H6R ABB 2CDS200912R0001

Контакт вспомогательный S2C-H6R ABB - это устройство дистанционной сигнализации для модульных автоматических выключателей, предназначенное для мониторинга состояния силовых цепей с номинальным напряжением 230 В.

Модуль выполняет функцию передачи сигнала о текущем положении главных контактов аппарата или о его срабатывании по неисправности в системы управления ПЛК, на световые индикаторы или промежуточные реле. Устройство рассчитано на совместную эксплуатацию с автоматическими выключателями при силе тока основного блока до 45 А, что позволяет использовать его в распределительных щитах промышленного и коммерческого назначения. Механизм переключения синхронизирован с приводом базового выключателя, обеспечивая высокую точность срабатывания и сохранение функциональности в широком диапазоне циклов коммутации.

• Номинальное напряжение: 230 В
• Подходит для максимальной силы тока основного блока: 45 А
• Количество переключателей сигнала неисправности: 1
• Тип установки: на модульный автоматический выключатель
• Модель: 2CDS200912R0001
• ETIM-класс: EC000042

Монтаж блока осуществляется путем боковой стыковки с корпусом автоматического выключателя без применения специализированного инструмента; фиксация обеспечивается за счет конструктивных элементов серии. Подключение контрольных кабелей производится через винтовые клеммы, гарантирующие надежный контакт и стойкость к вибрационным нагрузкам. При интеграции в систему управления необходимо учитывать совместимость серии S2C-H6R с конкретными линейками защитных аппаратов ABB для обеспечения корректной работы кинематической связи узлов.
