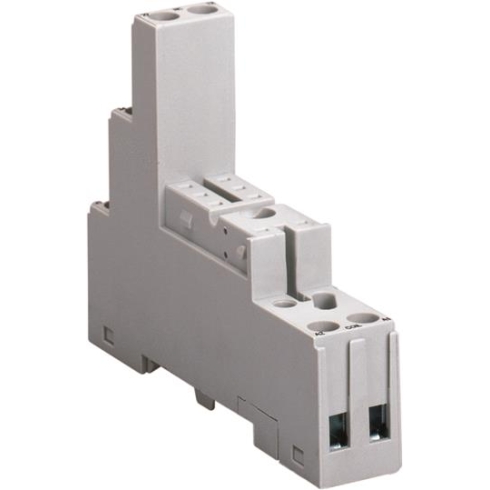

Цоколь CR-PLSх для реле CR-P ABB 1SVR405650R0100

Цоколь CR-PLSх ABB 1SVR405650R0100 - это монтажная розетка серии CR-P для установки съемных реле на DIN-рейку 35 мм в шкафах промышленного электротехнического оборудования.

Устройство выступает в роли коммутационного интерфейса, обеспечивая разъемное соединение между логическими релейными модулями и внешними цепями управления. Конструкция разработана для применения в системах автоматизации, где требуется высокая плотность монтажа и возможность быстрой замены активных компонентов без демонтажа проводных линий. Применение данного цоколя упрощает пусконаладочные работы и техническое обслуживание электроустановок, минимизируя время простоя оборудования при замене реле.

Фиксация проводников реализована через винтовое соединение, которое гарантирует стабильный электрический контакт и стойкость к ослаблению зажима в условиях промышленной вибрации. Отсутствие съемных клемм в данной модификации повышает механическую жесткость сборки. Глубина изделия 78,5 мм является критическим параметром при проектировании внутреннего пространства щитов и выборе соответствующих монтажных боксов. Корпус выполнен из изоляционного материала с высокими диэлектрическими характеристиками, что обеспечивает безопасность эксплуатации в низковольтных сетях.

• Исполнение соединения: винтовое
• Способ монтажа: DIN-рейка 35 мм
• Глубина: 78,5 мм
• Съемные клеммы: нет
• Классификация ETIM: EC001438
• Производитель: ABB

Монтаж изделия выполняется на стандартную направляющую DIN-рейку 35 мм с жесткой фиксацией, предотвращающей смещение при эксплуатации. При подключении проводников необходимо соблюдать рекомендованный производителем момент затяжки винтов для исключения деформации жил и перегрева контактной группы. Геометрия посадочного гнезда и расположение контактов оптимизированы под серию реле CR-P, что гарантирует однозначную посадку и исключает ошибки при сборке интерфейсного узла.
