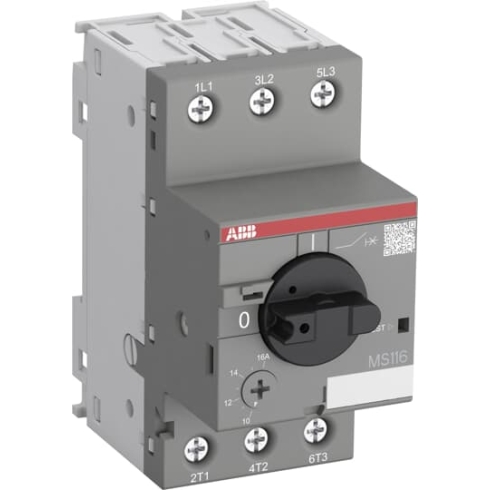

Автоматический выключатель с регулир. тепловой MS116- 0,16A-0,25А 50 кА ABB 1SAM250000R1002

Автоматический выключатель MS116-0,16A-0,25А ABB - это трехполюсный электромеханический аппарат для защиты электродвигателей от тепловой перегрузки и короткого замыкания в промышленных установках и системах автоматизации. Модель серии MS116 представляет собой компактное устройство, объединяющее функции коммутации и комплексной безопасности электропривода без необходимости использования дополнительных предохранителей.

Основным техническим ограничителем устройства является диапазон настройки теплового расцепителя 0,16-0,25 А, что определяет его применение в цепях с низким энергопотреблением. Термомагнитная система объединяет биметаллическую пластину для защиты от длительных перегрузок и электромагнитную катушку с фиксированной уставкой 3,1 А для мгновенного разрыва цепи при коротком замыкании. Встроенная чувствительность к обрыву фазы предотвращает работу двигателя в неполнофазном режиме, что критично для исключения перегрева и преждевременного выхода оборудования из строя. Температурная компенсация внутри механизма позволяет сохранять точность срабатывания защиты при колебаниях температуры в месте установки.

• Диапазон настройки защиты от перегрузки: 0,16-0,25 А
• Ток отсечки короткого замыкания: 3,1 А
• Количество полюсов: 3
• Система расцепления: Термомагнитная
• Тип присоединения цепи: Винтовое соединение
• Степень защиты: IP20
• Глубина устройства: 85,6 мм
• Чувствительность к обрыву фазы: Да

Конструкция предполагает быстрый монтаж на стандартную DIN-рейку 35 мм в вертикальном или горизонтальном положении. Винтовое соединение главной электрической цепи гарантирует высокую механическую прочность контакта, устойчивого к термическому расширению проводников и вибрационным нагрузкам. Степень защиты IP20 ограничивает применение аппарата сухими помещениями или требует размещения в электротехнических шкафах. Присоединительные размеры и габаритная глубина 85,6 мм соответствуют общепринятым стандартам модульного оборудования, что упрощает интеграцию выключателя в комплектные устройства управления и распределительные щиты.
