Описание и характеристики
Основные характеристики
Производитель
Артикул
8074191
Наименование

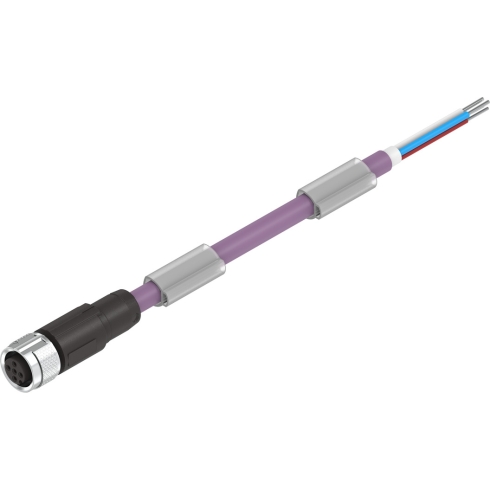

Соединительный кабель
Серия товара
Тип оборудования
Кабели
Внутренний стандарт
IDO28456
Технические характеристики
Частота соединения
100
Электрическое подключение 1, функция
Сторона полевого устройства
Допустимая токовая нагрузка при 40 °C
4 A
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, занятые контакты/провода
5
Электрическое подключение 1, тип монтажа
Фиксация винта
Электрическое подключение 2, функция
Сторона контроллера
Строительная высота
Кабель
Электрическое подключение 2, технология подключения
Открытый конец
Электрическое подключение 2, количество контактов/проводов
5
Электрическое подключение 2, занятые контакты/провода
5
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, технология подключения
M12x1 A-код по EN 61076-2-101
Допустимое отклонение диаметра кабеля
± 0,3 мм
Электрические характеристики
Структура кабеля
(2x0,34)+(2x0,25)+0,34С защитой
Класс защиты
IP65I P67
Диапазон рабочего напряжения
От 0 до 30 В DC
Количество контактов/проводов
5
Импульсная мощность
2 кВ
Массо-габаритные и монтажные характеристики
Диаметр кабеля
6,7 мм
Номинальное сечение провода
0,25 мм²0,34 мм²
Длина кабеля
5 м
Радиус изгиба, гибкий монтаж кабеля
≥ 70 мм
Радиус изгиба, фиксированный монтаж кабеля
≥ 35 мм
Вес
310,7 г
Интерфейс
Протокол
CANopenDeviceNet
Особенности материалов
Материал корпуса
TPE-U (PUR) (Термопластичный полиуретан)
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Материал электрического контакта
Латунь никелированная, позолоченная
Материал оплетки кабеля
TPE-U (PUR) (Термопластичный полиуретан)
Материал изоляции
PE (Полиэтилен)
Материал винтового фиксатора
Никелированное цинковое литье
Условия эксплуатации
Температура окружающей среды
От -25 °C до +80 °C.От -20 °C до +80 °C
Условия испытания кабеля
Условия испытания - по запросу
Степень загрязнения
3
Атрибуты кабеля
Пригоден для кабельных цепей
Концы проводов
Оплетка удалена
Дополнительные характеристики
Идентификация кабеля
С 2х держателями маркировочных табличек
Цвет корпуса
Черный
Цвет оплетки кабеля
Красная сирень
