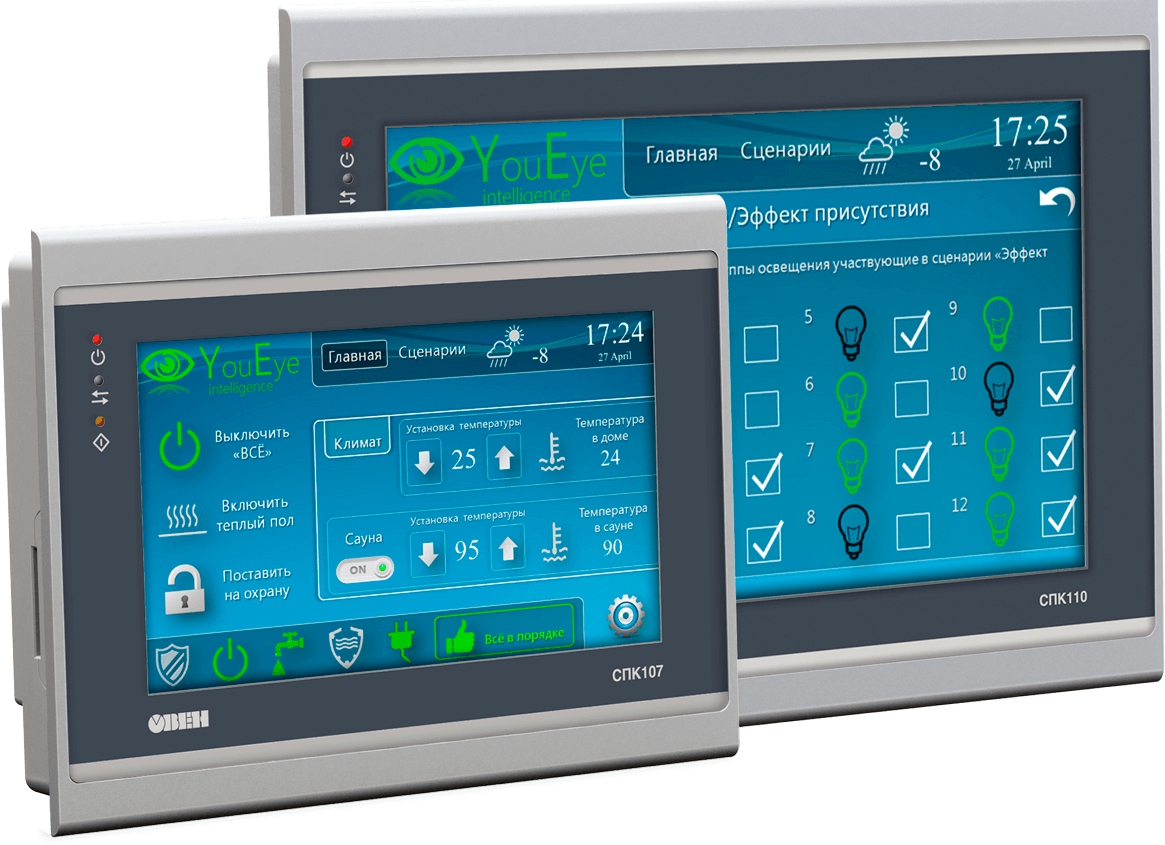

Панель оператора программируемая (панельный контроллер) ОВЕН СПК107

Сенсорный панельный контроллер Owen СПК107 — сенсорный панельный контроллер с Ethernet (программируемая панель оператор). Объединяет функции программируемого контроллера и панели оператора в одном корпусе (ПЛК+HMI). Используется для решения широкого спектра задач автоматизации в различных отраслях промышленности.

Основные функции

• управление объектом;
• отображение состояния управляемого объекта в режиме реального времени, с использованием графических пиктограмм (индикаторы, линейки, условные обозначения оборудования и т. д.);
• отображение сенсорных элементов, с помощью которых оператор непосредственно управляет функционированием объекта;
• управление функционированием других приборов посредством интерфейсов связи;
• запись и чтение значений других устройств, к которым подключается прибор.

Особенности

• разработка алгоритмов управления и визуализации в единой среде программирования;li>
• сенсорный резистивный дисплей 7” или 10.2” (800×480);
• широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 2×RS-232, USB Host, USB Device, слот для SD-карт;
• поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, возможность реализации нестандартных протоколов;
• возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей;
• поддержка web-визуализации;
• интеграция с облачным сервисом OwenCloud;
• встроенная операционная система Linux;
• гибко настраиваемый сторожевой таймер (WatchDog);
• поддержка протоколов NTP, FTP;
• расширение количества точек ввода/вывода путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов;

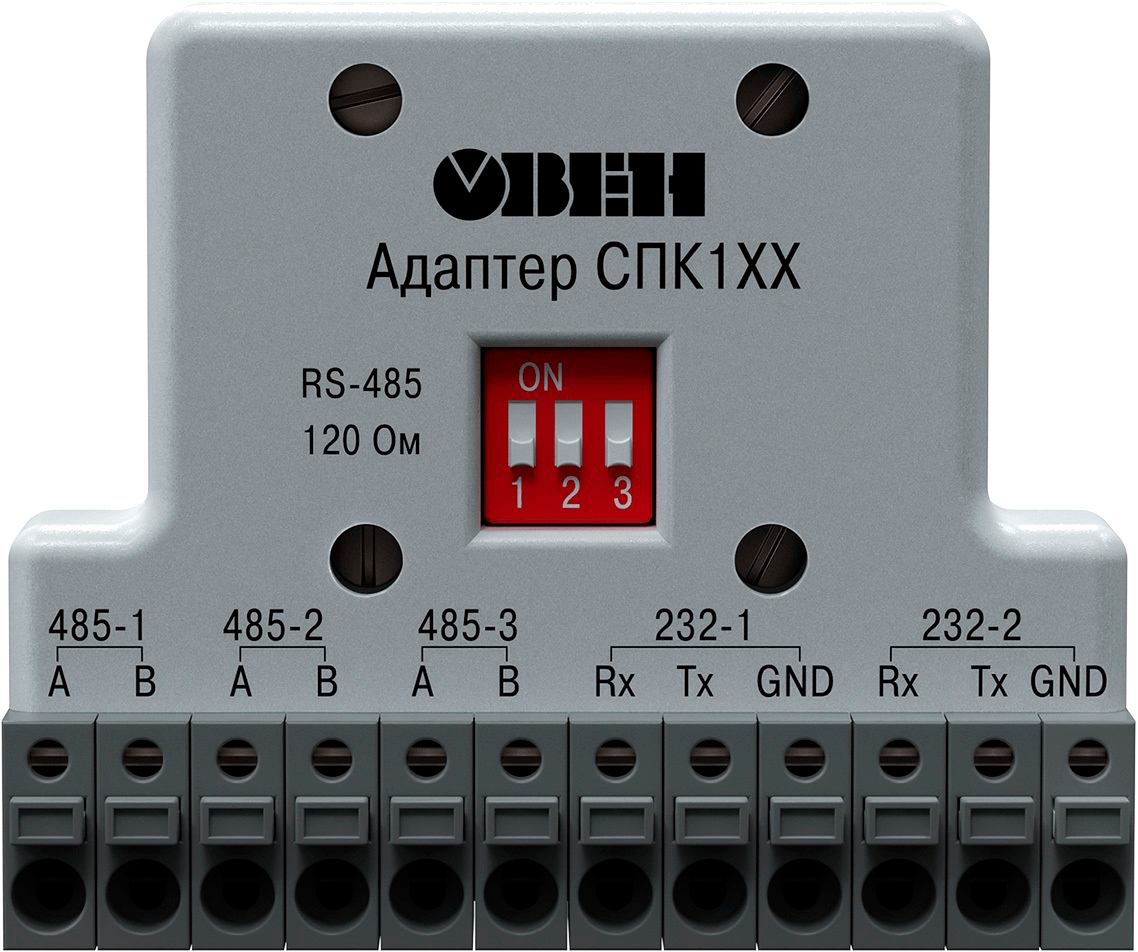

• в комплект поставки входит переходник «DB9 — клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели);
• полная совместимость с предыдущими модификациями (габаритные размеры, возможность импорта проектов);
• поддержка прямого подключения устройств через порт USB-A — мышь, клавиатура.

Эксплуатация

Проект функционирования прибора создается на ПК в CODESYS V3.5 SP11 Patch 5 под конкретную задачу и загружается в энергонезависимую память прибора.

Исполнение

Приборы выполнены в корпусе для щитового крепления.

Где применяются?

Приборы могут использоваться в системах автоматического управления технологическим оборудованием в промышленности, жилищно-коммунальном и сельском хозяйстве в качестве устройства отображения, мониторинга и управления ходом технологических процессов.

Рекомендуются к использованию:

• в системах HVAC;
• в сфере ЖКХ (ИТП, ЦТП);
• в АСУ водоканалов;
• для управления климатическим оборудованием;
• в сфере производства строительных материалов.

Комплектность

• Прибор СПК1хх;
• Руководство по эксплуатации;
• Паспорт и Гарантийный талон;
• Адаптер СПК1XX;
• Комплект крепежных элементов;
• Кабель USB для загрузки ПО.
