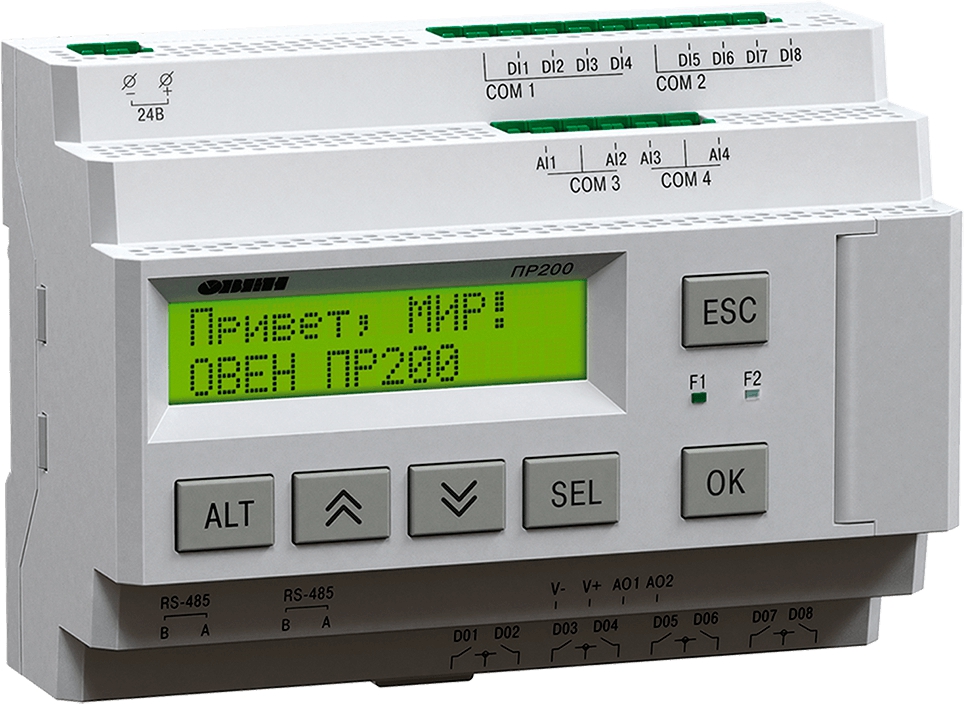

Программируемое реле с дисплеем ОВЕН ПР200-24.3.2.0

Артикул: 77546
Программируемое реле с дисплеем ОВЕН ПР200-24.3.2.0
Родина бренда
Россия  Россия
Производитель
Артикул
77546
Наименование
Программируемое реле
Серия товара
ОВЕН
Доставляем напрямую с завода производителя
Описание и характеристики

Программируемое реле с дисплеем Owen ПР200-24-3-2-0 — свободно программируемое реле с дисплеем. Применяется для решения локальных задач автоматизации в промышленности, жилищно-коммунальном и сельском хозяйстве. Прибор выпускается согласно ТУ 4252-009-46526536-2015.

Основные функции

  • работа по программе, записанной в память;
  • работа в сети RS-485 по протоколу Modbus RTU/Modbus ASCII в режиме Master или Slave;
  • обработка входных сигналов от датчиков;
  • управление подключенными устройствами с помощью дискретных или аналоговых сигналов;
  • отображение данных на ЖКИ;
  • ввод и редактирование данных с помощью кнопок на лицевой панели.

Возможности символьного индикатора ПР200:

  • видимая область символьного индикатора: 2 строки по 16 символов;
  • поддержка кириллицы и латиницы;
  • возможность корректировки параметров программы пользователя;
  • возможность корректировки параметров прибора (сменить тип датчика, масштабировать шкалу измерений, настроить яркость подсветки, изменить настройки портов и т.п.).

Особенности

  • напряжение питания: 230 В или 24 В;
  • встроенный источник питания 24 В для питания датчиков с аналоговым выходом (в модификациях на 230 В и аналоговыми входами);
  • 4 аналоговых входа 4…20 мА, 0…10 В, 0…4 кОм, могут работать в режиме дискретного входа;
  • встроенный шунтирующий резистор для входа 4…20 мА;
  • аналоговые выходы 0…10 В или 4…20 мА;
  • дискретные выходы: э/м реле или транзисторные ключи;
  • до двух встроенных интерфейсов RS-485;
  • USB-порт — для программирования (miniUSB);
  • встроенные часы реального времени, срок службы 10 лет;
  • гальваническая развязка входов до 2830 В;
  • экспорт данных в OwenCloud.

Эксплуатация

Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OWEN Logic. Пользовательская программа записывается в энергонезависимую Flash-память прибора.

Прибор подключается к компьютеру помощью стандартного MiniUSB-кабеля (USB — MiniUSB). Для интеграции в SCADA-системы и управления внешними устройствами в прибор можно установить до 2-х интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII.

Для увеличения количества дискретных входов/выходов программируемого реле ОВЕН ПР200 применяются модули расширения ОВЕН ПРМ.

Исполнение

  • ширина корпуса 7 «автоматов» (7din), что позволит разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями;
  • съемные клеммники — для удобства монтажа;
  • «ключи» для предотвращения неправильного подключения.

Где применяются?

  • водоподготовка,
  • водоочистка,
  • вентиляция,
  • отопление.
Основные характеристики
Производитель
Артикул
77546
Наименование
Программируемое реле
Серия товара
Внутренний стандарт
IDO28456
Технические характеристики
Количество аналоговых входов
4
Тип корпуса
DIN-реечный
Скорость обмена
9600, 14400, 19200, 38400, 57600, 115200 бит/с
Режим работы интерфейса
Master/Slave
Тип дискретного входа
Дискретный
Количество дискретных входов
8
Количество дискретных выходов
8
Дискретные индикаторы
Два светодиодных индикатора (красный и зеленый)
Количество знакомест
2х16 символов
Количество кнопок
6
Наличие часов реального времени
Да
Среда программирования
OWEN logic
Количество RS-485
2
Тип аналоговых входов
Дискретно-аналоговый
Поддерживаемые языки
английский, русский
Электрические характеристики
Потребляемая мощность
Не более 10 Вт
Класс защиты
IP20
Напряжение питания
24 В
Массо-габаритные и монтажные характеристики
Ширина
123 мм
Высота
90 мм
Длина
58 мм
Вес
600 г
Интерфейс
Протоколы передачи данных
Modbus-RTU, Modbus-ASCII
Условия эксплуатации
Электрическая прочность изоляции
1788 В
Дополнительные характеристики
Интерфейс связи
RS-485
Тип дисплея
Текстовый монохромный ЖКИ с подсветкой

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.

Документация
PDF
Реле программируемые с дисплеем ОВЕН серии ПР200 технические характеристики
PDF
Руководство по эксплуатации устройства управляющего многофункционального ОВЕН ПР200 38699
PDF
Устройство управляющее многофункциональное ПР200
PDF
Руководство пользователя среды программирования OWEN Logic ПР1, ПР200, ИПП120
PDF
Декларация о соответствии устройств управляющих многофункциональных ОВЕН ПР200
PDF
Декларация о соответствии устройств управляющих многофункциональных ОВЕН ПР200
PDF
Информационное письмо ОВЕН
