Основные характеристики
Производитель
Артикул
638M-105-A63
Наименование

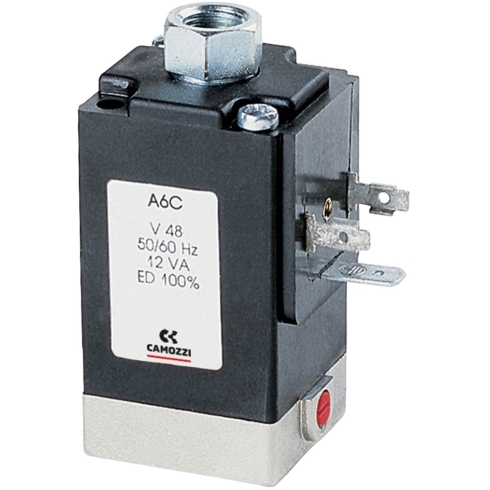

Распределитель с электромагнитным управлением
Серия товара
Группа
Универсальные
Тип оборудования
Распределители
Внутренний стандарт
IDO28456
Технические характеристики
Количество линий и позиций
3/2 лин./поз.
Тип управления
Тип действия
Присоединение
1/8
Тип пилотного управления
Прямого действия
Тип сброса
Пружинный
Функция распределителя
Н.З.
Время включения
15 мс
Время выключения
15 мс
Материал катушки
PPS (Полифениленсульфид)
Размер соленоида
32 X 32 мм
Питание пилота
Внешнее
Установочное положение
В любом положении
Рабочий цикл
100 % непрерывный режим работы
Электрические характеристики
Потребляемая мощность
10 Вт
Тип электрического подключения
Разъем по DIN EN 175 301-803-A
Стандарт электрического подключения
DIN EN 175 301-803-A
Класс защиты
IP65 с разъёмом
Класс изоляции
H (180 °C)
Допустимый перепад напряжения
От -15 % до +10 %
Рабочее напряжение катушки
Мощность переключения
19 ВА
Мощность удержания
12 ВА
Частота катушки
50/60 Гц
Допустимые колебания напряжения
±10% (DC) - +10% ÷ -15% (AC)
Массо-габаритные и монтажные характеристики
Тип конструкции
5-ти местная плита
Тип присоединения на входе
Внутренняя резьба
Присоединение выхлопа
1/8
Монтажный шаг
32 мм
Тип резьбы
G
Тип монтажа
Групповой монтаж
Особенности материалов
Материал корпуса
Никелированная латунь; Анодированный алюминий
Материал внутренних элементов
Нержавеющая сталь
Материал уплотнения
FKM (Фторкаучук)
Материал внешних элементов
Никелированная латунь; Анодированный алюминий
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
0 бар
Положение при сборке
Любое относительно оси сердечника
Рабочая среда
Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]
Рабочая температура
От 0 °C до + 60 °C (При сухом воздухе -20 °C)
Примечание по рабочей среде
Требуется установка центробежного фильтра 25 мкм
Дополнительные характеристики
Исполнение
Стандарт
