Стопорный цилиндр Festo DFSP-20-20-F-PA

Артикул: 576083
Официальный поставщик: Festo
Бесплатная доставка

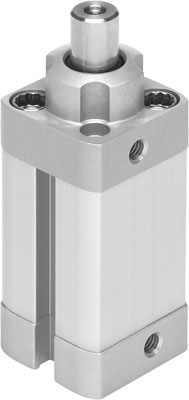

 Стопорный цилиндр Festo 576083 DFSP-20-20-F-PA
 Стопорный цилиндр Festo 576083 DFSP-20-20-F-PA
Стопорный цилиндр Festo 576083 DFSP-20-20-F-PA пневмосхема
Основные характеристики
Страна производства
Германия  Германия
Производитель
Серия товара
Наименование
Стопорный цилиндр
Артикул
576083
Группа
Стопорные
  • Описание и характеристики
  • Получение товара
Описание

Стопорный цилиндр Festo DFSP-20-20-F-PA — компактный мощный стопорный цилиндр двустороннего или одностороннего действия. Используется в станках при наличии значительных радиальных и ударных нагрузок для разделения, установки и индексации.

Ключевые особенности

  • устройство сконструировано на базе компактного цилиндра ADN;
  • сила удара на 200% больше в сравнении с предыдущими моделями;
  • исполнение с внутренней резьбой и центровочным отверстием позволяет использовать специальные инструменты заказчика, а также прочие навесные элементы и приспособления;
  • отвечает стандартным требованиям, предъявляемым к устройствам позиционирования;
  • предусмотрены пазы для установки датчиков;
  • в базовом исполнении установлены упругие демпфирующие кольца с обеих сторон для демпфирования по типу P;
  • монтаж осуществляется с помощью монтажной плиты или фланца;
  • используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)».

Корпус цилиндра и крышка выполнены из анодированного алюминиевого сплава. Шток и винты фланца из высоколегированной нержавеющей стали. Пружина изготавливается из пружинной стали. Ролик из оцинкованной стали.

Уплотнения изготавливаются из полиуретана TPE-U (PU). Кольцо предотвращающее вращение из полиацетата (POM).

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Допускается работа со смазкой (с распылением масла в сжатом воздухе).

Варианты исполнения цилиндров:

  • двустороннее действие с пружиной (тянет);
  • двустороннее действие без пружины;
  • одностороннее действие (тянет);
  • шток поршня с цапфой;
  • шток поршня с внутренней резьбой;
  • шток поршня с подшипником;
  • защита от вращения;
  • опрос положения датчиком приближения.
Основные характеристики
Страна производства
Германия  Германия
Производитель
Серия товара
Наименование
Стопорный цилиндр
Артикул
576083
Группа
Стопорные
Технические характеристики
Ход
20 мм
Диаметр поршня
20 мм
Тип конструкции
Поршень
Шток
Корпус из профиля
Режим работы
Двустороннего тянущего действия
Защита от скручивания/направляющая
Круглый шток
Определение позиции
Для герконов
Конец штока
Внутренняя резьба
Максимальная частота циклов
5 Гц
Демпфирование
Нерегулируемое демпфирование
Расположение демпфирования
Упругие кольца с двух сторон
Сила удара
1370 Н
Допустимая боковая нагрузка во время операции переключения
228 Н
Массо-габаритные и монтажные характеристики
Тип крепления
Со сквозным отверстием. С внутренней резьбой. С принадлежностями
Положение при сборке
Любое
Резьба на штоке
M3
Присоединение 1
M5
Особенности материалов
Материал уплотнения
TPE-U(PU) (Термопластичный полиуретан)
Материал штока
Легированная сталь, нержавеющая
Материал крышки
Анодированный алюминиевый сплав
Материал ролика
Гальванизированная сталь
Материал винта фланца
Сталь, гальванизированная
Замечания по материалу
Не содержит медь и тефлон
Материал колбы цилиндра
Алюминиевый сплав
Гладкое анодирование
Условия эксплуатации
Рабочее давление
От 1,6 до 10 бар
Температура окружающей среды
От -10 °C до +80 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Дополнительные характеристики
Тип оборудования
Пневмоцилиндры
Преимущества
Высокое усилие
Малые габаритные размеры
Высокая прочность
