Мини-суппорт Festo EGSL-BS-45-100-10P

Артикул: 559335
Официальный поставщик: Festo
Бесплатная доставка

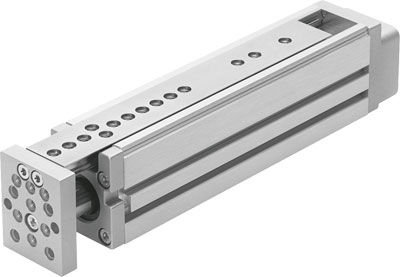

 Мини-суппорт Festo 559335 EGSL-BS-45-100-10P
 Мини-суппорт Festo 559335 EGSL-BS-45-100-10P
Мини-суппорт Festo 559335 EGSL-BS-45-100-10P пневмосхема
Основные характеристики
Страна производства
Германия  Германия
Производитель
Серия товара
Наименование
Мини-суппорт
Артикул
559335
  • Описание и характеристики
  • Получение товара
Описание

Мини-суппорт Festo EGSL-BS-45-100-10P — компактный электромеханический мини-суппорт с направляющей и винтовой передачей. Применяется в промышленных системах для работ с вертикальным перемещением, например, для запрессовки и сборки. Может использоваться в манипуляторах как короткоходовые суппорты с изменяемой подачей для высокоточной подачи, захвата и сборки с высокими требованиями к линейности и параллельности в диапазоне 0,01 мм даже при высоких механических нагрузках.

Ключевые особенности

  • конструкцию устройства характеризует точность, высокая несущая способность, динамичность и компактность;
  • полностью закрытая конструкция защищает направляющую от попадания грязи и мелких частиц;
  • общая архитектура платформы обеспечивает интеграцию с соответствующими интерфейсами;
  • предусмотрена совместимость с программными средствами FESTO для расчета и конфигурирования;
  • встроенная точная направляющая с рециркулирующими шариковыми подшипниками;
  • единый универсальный ассортимент принадлежностей;
  • большое количество комбинаций устройств может быть достигнуто без каких-либо переходников;
  • простой монтаж с помощью внутренней резьбы, центрирующих втулок и монтажных принадлежностей;
  • определение положения с помощью магниторезистивных и индуктивных датчиков. Возможен монтаж концевых датчиков;
  • не требует обслуживания из-за используемой смазки;
  • используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)»;
  • содержит вещества, ухудшающие процесс окраски (PWIS).

Корпус, траверса и слайдер выполнены из анодированного алюминия. Направляющая, шпиндель, гайка шпинделя из стали.

Основные характеристики
Страна производства
Германия  Германия
Производитель
Серия товара
Наименование
Мини-суппорт
Артикул
559335
Технические характеристики
Рабочий ход
100 мм
Параллельное перемещение по оси z
0,04 мм
Тип конструкции
Электрический мини-суппорт
Направляющая
С шарико-винтовой передачей
Параллелизм
0,05 мм
Реверсивный люфт
≤ 50 мкм
Диаметр шпинделя
10 мм
Шаг шпинделя
10 мм/об
Направляющая
Шариковая направляющая
Определение позиции
Для герконов
Тип мотора
Шаговый мотор
Сервомотор
Максимальная скорость
1 м/с
Тип шпинделя
Шарико-винтовая передача
Максимальное усилие Fy
631 Н
Максимальное усилие Fz
631 Н
Максимальное ускорение
25 м/с²
Коэффициент подачи
10 мм/об
Точность повторения
±0,015 мм
Постоянное усилие подачи
100 Н
Максимальный приводной момент
0,51 Нм
Максимальное радиальное усилие на приводном валу
120 Н
Максимальное усилие подачи Fx
150 Н
Движущий момент на холостом ходу
0,08 Нм
Массовый момент инерции JL на кг нагрузки
0,0253 кгсм²/кг
Массовый момент инерции, JO
0,0614 кгсм²
Максимальный момент Mx
18,6 Нм
Уровень звукового давления
60 дБ(А)
Максимальный момент My
16,3 Нм
Максимальный момент Mz
16,3 Нм
Ориентировочное значение полезной нагрузки, горизонтальной
6 кг
Ориентировочное значение полезной нагрузки, вертикальной
6 кг
Интервалы обслуживания
Смазка на весь срок службы
Рабочий цикл
100%
Электрические характеристики
Класс защиты
IP40
Массо-габаритные и монтажные характеристики
Тип крепления
С внутренней резьбой
с центрирующей втулкой
С принадлежностями
Размер
45
Положение при сборке
Любое
Перемещаемая масса
670 г
Вес
1.570 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Анодированный
Материал траверсы
Алюминиевый сплав
Анодированный
Материал крышки
Алюминиевое литье
Окрашен
Материал направляющей рейки
Катанная подшипниковая сталь
Материал шпинделя
Катанная подшипниковая сталь
Материал гайки шпинделя
Катанная подшипниковая сталь
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Температура окружающей среды
От 0 °C до +60 °C
Сопротивление коррозии
0 - Нет стойкости к коррозии
