Мини-суппорт Festo DGSL-20-40-PA

Артикул: 544008
Официальный поставщик: Festo
Бесплатная доставка

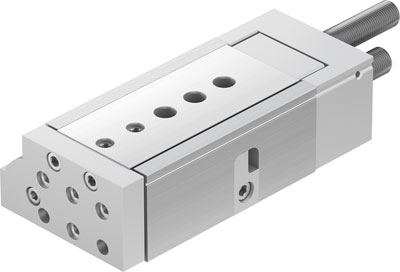

 Мини-суппорт Festo 544008 DGSL-20-40-PA
 Мини-суппорт Festo 544008 DGSL-20-40-PA
Мини-суппорт Festo 544008 DGSL-20-40-PA пневмосхема
Основные характеристики
Страна производства
Германия  Германия
Производитель
Серия товара
Наименование
Мини-суппорт
Артикул
544008
Группа
С кареткой
  • Описание и характеристики
  • Получение товара
Описание

Мини-суппорт Festo DGSL-20-40-PA — пневматический привод дву­стороннего действия с кареткой и траверсой. Широко используется в промышленных системах перемещения и сборки. Применяется для создания манипуляторов разного типа.

Ключевые особенности

  • корпус и стальная каретка образуют направляющую, которая обеспечивает высокую точность позиционирования и высокую нагрузочную способность;
  • широкий выбор разных элементов и принадлежностей;
  • воздух может подводиться сбоку или спереди;
  • в базовом исполнении установлены упругие демпфирующие кольца и пластины для демпфирования по типу P;
  • опрос положения осуществляется с помощью датчиков положения;
  • широкий выбор вариантов монтажа с помощью внутренней резьбы и через сквозные отверстия;
  • возможна поставка крышки разной длины для защиты направляющих от попадания посторонних предметов и загрязнения;
  • используемые материалы не содержат меди и тефлона.

Задняя крышка, корпус и траверса выполнены из анодированного алюминия. Направляющий рельс — из закаленной стали. Шток производится из нержавеющей высоколегированной стали.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PU), нитриловой резины (NBR) или из гидрированной нитриловой резины (HNBR).

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).

Варианты исполнения цилиндров:

  • модуль фиксации штока;
  • фиксация штока в конечных положениях;
  • без демпфирования;
  • упругие демпфирующие элементы с двух сторон без металлических упоров;
  • упругие демпфирующие элементы с двух сторон без металлических упоров в укороченном корпусе;
  • упругое демпфирование с металлическими упорами;
  • амортизаторы с прогрессивной характеристикой с двух сторон;
  • амортизаторы с прогрессивной характеристикой с двух сторон, с переходной втулкой;
  • с магнитом на поршне.
Основные характеристики
Страна производства
Германия  Германия
Производитель
Серия товара
Наименование
Мини-суппорт
Артикул
544008
Группа
С кареткой
Технические характеристики
Ход
40 мм
Диаметр поршня
25 мм
Тип конструкции
Yoke - кинематика
Режим работы привода
Yoke
Режим работы
Двустороннего действия
Направляющая
Шариковая направляющая
Определение позиции
Для герконов
Демпфирование
Нерегулируемое демпфирование
Расположение демпфирования
Упругие кольца с двух сторон
Длина демпфирования
1,2 мм
Энергия удара в крайних положениях
0,45 Нм
Максимальная скорость
0,8 м/с
Теоретическое усилие при 6 бар, прямой ход
295 Н
Теоретическое усилие при 6 бар, обратный ход
247 Н
Максимальное усилие Fy
3612 Н
Максимальное усилие Fz
3612 Н
Точность повторения
0,3 мм
Максимальный момент Mx
60 Нм
Максимальный момент My
40 Нм
Максимальный момент Mz
40 Нм
Регулируемая зона конечного положения, ход вперед
50,5 мм
Регулируемая зона конечного положения, ход назад
49,5 мм
Массо-габаритные и монтажные характеристики
Тип крепления
Со сквозным отверстием
Положение при сборке
Любое
Пневматическое присоединение
G1/8
Перемещаемая масса
801 г
Альтернативные соединения
См. чертеж
Вес
2.021 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Материал штока
Легированная сталь, нержавеющая
Материал крышки
Алюминиевый сплав
Материал уплотнений
HNBR (Гидрированный бутадиен-нитрильный эластомер)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Рабочее давление
От 1 до 8 бар
Температура окружающей среды
От 0 °C до +60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
0 - Нет стойкости к коррозии
Преимущества
Звезды пневматики
Стойкие к нагрузкам
Малые габаритные размеры
Высокая точность

В интернет-магазине Промышленная Автоматизация вы можете купить мини-суппорт Festo DGSL-20-40-PA. Для того, чтобы оформить заказ добавьте товар в корзину, или позвоните по бесплатному номеру телефона 8 800 550-72-59. После обработки заявки менеджер свяжется с вами по указанным контактным данным и уточнит дату и время, когда вы сможете приобрести и забрать мини-суппорт Festo DGSL-20-40-PA, а так же дату доставки, если она необходима.

Информация о технических характеристиках, комплекте поставки и внешнем виде товара, может отличаться от указанной на сайте. Уточняйте эту информацию у менеджера при оформлении заявки. Если вы заметили ошибку или неточность в описании, пожалуйста, сообщите нам об этом по адресу store@industriation.ru
