Описание и характеристики
Основные характеристики
Производитель
Артикул
542595
Наименование

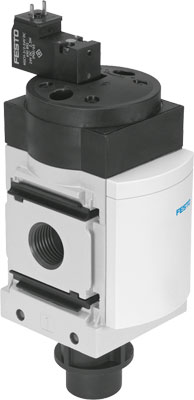

Отсечной распределитель
Серия товара
Группа
Отсечные
Тип оборудования
Распределители
Внутренний стандарт
IDO28456
Технические характеристики
Рабочая позиция
Моностабильный
Тип управления
Электромагнитный
Присоединение
1/4
Тип пилотного управления
Непрямого действия
Присоединение 3
G1/2
Тип сброса
Механическая пружина
Ручное дублирование
Толкающий
Функция быстрого выхлопа
Не дросселируемый
Функция распределителя
Нормально закрыт
Питание пилота
Внутреннее
Оптимальное решение для
Для подготовки воздуха
Максимальный стандартный расход
2600 л/мин
Направление потока
Нереверсивный
Рабочий цикл
100%
Электрические характеристики
Мощность катушки
2.5 Вт
Электрическое подключение
Кубическая форма по DIN EN 175301-803 Расположение контактов тип С по EN 175301-803
Класс защиты
IP65
Рабочее напряжение катушки
24 В DC
Допустимые колебания напряжения
± 10 %
Массо-габаритные и монтажные характеристики
Тип конструкции
Золотниковый
Тип присоединения на входе
Внутренняя резьба
Тип крепления
Линейный монтаж. С принадлежностями
Монтажный шаг
62 мм
Тип резьбы
NPT
Вес
740 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
4 бар
Положение при сборке
Любое
Температура окружающей среды
От -10 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Инертные газы
Инертные газы
Рабочая температура
От -10 °C до +60 °C
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Комбинации блоков
Блок включения
Распределитель вкл./выкл.
Тип устройства
Индивидуальное устройство
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
