Описание и характеристики
Основные характеристики
Производитель
Артикул
541480
Наименование

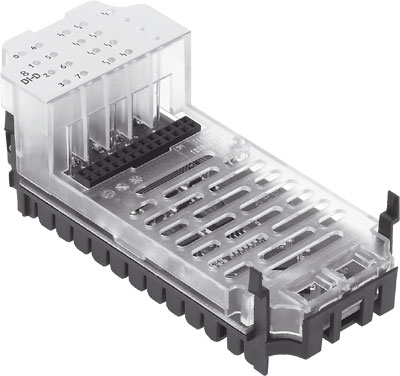

Входной модуль
Серия товара
Группа
Для CPX
Внутренний стандарт
IDO28456
Технические характеристики
Диагностика
- Короткое закание/перегрузка канала
Время колебаний на входе
3 мс (0.1 мс, 10 мс, 20 мс, параметризуемый)
Защита (при коротком замыкании)
Внутренний электронный защитный предохранитель для канала
Электрическая развязка канал, внутренняя шина
Нет
Количество входов
8
Собственное потребление тока при рабочем напряжении
Типично 15 мА
Электрическая развязка, канал-канал
Нет
Уровень переключения
Сигнал 0: <= 5 V
Сигнал 1: >= 11 V
Сигнал 1: >= 11 V
Входные характеристики
IEC1131-T2
Параметры конфигурации
Вход с фильтрацией дребезга; Время удлинения сигнала; Режим после короткого замыкания; Контроль модуля
Светодиодные индикаторы
- 1 группа диагностики
- 8 каналов с диагностикой
- 8 каналов с определение статуса
- 8 каналов с диагностикой
- 8 каналов с определение статуса
Максимальный остаточный ток входа на модуль
0,7 A
Вход логической схемы
PNP (положительное переключение)
Электрические характеристики
Класс защиты
В зависимости от блока подсоединений
Диапазон рабочего напряжения
От 8 до 30 В DC
Номинальное рабочее напряжение DC
24 В DC
Массо-габаритные и монтажные характеристики
Размеры W x L x H
(вкл.связывающий блок и разъем)
50 мм x 107 мм x 50 мм
50 мм x 107 мм x 50 мм
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием; PC (Поликарбонат)
Условия эксплуатации
Температура окружающей среды
От -5 °C до +50 °C
Температура хранения
От -20 °C до +70 °C
Сопротивление коррозии
1 - Низкая стойкость к коррозии
(встроенные)
(встроенные)
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
Документация
Краткое описание P.BE-K-CPX-EA
Свидетельство Festo 2022
