Описание и характеристики
Основные характеристики
Производитель
Артикул
541260
Наименование

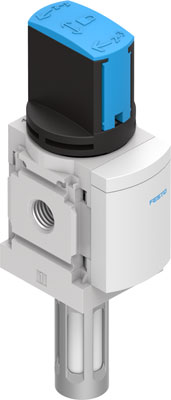

Отсечной клапан
Серия товара
Группа
Отсечные
Тип оборудования
Клапан
Внутренний стандарт
IDO28456
Технические характеристики
Количество линий и позиций
3/2 лин./поз.
Рабочая позиция
Бистабильный
Тип управления
Ручное
Присоединение
1/4
Тип пилотного управления
Прямого действия
Присоединение 3
Не направленный
Функция быстрого выхлопа
Не дросселируемый
Функция распределителя
Н. З.
Присоединение 2
1/4
Оптимальное решение для
Для подготовки воздуха
Максимальный стандартный расход
2200
Направление потока
Нереверсивный
Массо-габаритные и монтажные характеристики
Тип конструкции
Плоский поворотный золотник
Тип присоединения на выходе
Внутренняя резьба
Тип присоединения на входе
Внутренняя резьба
Тип крепления
Линейный монтаж. С принадлежностями
Монтажный шаг
40 мм
Тип резьбы
G
Ширина
40 мм
Высота
151 мм
Длина
54 мм
Вес
210 г
Особенности материалов
Материал корпуса
Алюминий
Материал уплотнения
TPE-U (PU) (Термопластичный полиуретан)
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Максимальное рабочее давление
14 бар
Минимальное рабочее давление
0 бар
Положение при сборке
Любое
Температура окружающей среды
От -10 °C до +60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Инертные газы
Инертные газы
Рабочая температура
От -10 °C до +60 °C
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Комбинации блоков
Блок включения
Клапан вкл./выкл.
Тип устройства
Индивидуальное устройство
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
