Захват трехточечный Т-образный прочный Festo HGDT-50-A-G2

Артикул: 540870
Сравнить
В избранное
 Трехточечный захват Festo 540870 HGDT-50-A-G2

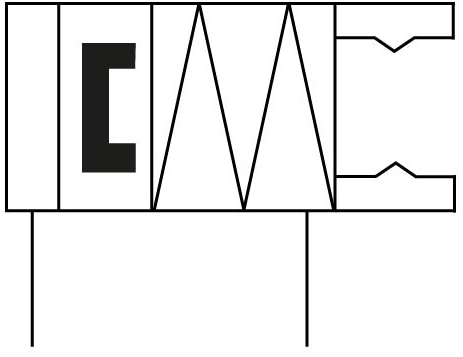

Захват трехточечный Т-образный прочный Festo 540870 HGDT-50-A-G2 пневмосхема
 Трехточечный захват Festo 540870 HGDT-50-A-G2
Родина бренда
Германия  Германия
Производитель
Серия товара
Наименование
Трехточечный захват
Артикул
540870
Festo Официальный поставщик

Официальный поставщик

Описание и характеристики

Захват трехточечный Т-образный прочный Festo HGDT-50-A-G2 — прочный Т-образный захват, предназначенный для выполнения сложных задач.

Ключевые особенности

  • направляющая губок захвата защищена от пыли сжатым воздухом;
  • могут использоваться как захваты одностороннего или двустороннего действия;
  • пригодны для внешнего или внутреннего захвата;
  • оснащены пружинами сжатия для поддержки или удержания усилий захвата, или для использования в качестве захвата одностороннего действия с одним подводом сжатого воздуха;
  • синхронное перемещение губок захвата;
  • доступны в исполнении для особо высоких усилий;
  • опрос положения — с помощью бесконтактных датчиков положения.

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Допускается работа со смазкой (с распылением масла в сжатом воздухе).

Корпус захватов выполнен из алюминиевого сплава, губки — из закаленной стали. Материал закрывающей крышки — легированная нержавеющая сталь.

Основные характеристики
Производитель
Серия товара
Наименование
Трехточечный захват
Артикул
540870
Технические характеристики
Максимальное усилие на губку захвата Fz, статическое
1.500 Н
Ход каждой губки захвата
8 мм
Максимальная точность повторения
≤ 0,2 мм
Максимальный люфт губок захвата Sz
≤ 0,05 мм
Режим работы
Двустороннего действия
Тип конструкции
Наклонная плоскость
Последовательность перемещения по направляющей
Симметрично относительно оси
≤ 0,2 мм
Точность повторения, захват
<= 0,03 мм
Количество губок захватов
3
Гарантированное усилие захвата
На закрытие
Функция захвата
3-точечный
Массовый момент инерции
13,92 кг/см²
Определение позиции
Для герконов
Максимальная частота работы захвата
<= 4 Гц
Минимальное время открытия при 6 бар
61 мс
Минимальное время закрытия при 6 бар
70 мс
Максимальный угловой люфт захвата ax, ay
<= 0,1 °
Рабочее давление, воздух обдува
От 0 до 0,5 бар
Максимальный момент на захвате Mx, статич.
50 Нм
Максимальный момент на захвате My, статич.
30 Нм
Максимальный момент на захвате Mz, статич.
40 Нм
Maксимальный вес на внешний палец захвата
160 г
Интервалы между смазкой направляющих
5 Mio SP
Пневматическое подключение, воздух обдува
M5
Массо-габаритные и монтажные характеристики
Присоединение 1
1/8
Тип резьбы
G
Тип крепления
Опция
С отверстием и шпонкой
С внутренней резьбой и шпонкой
Размер
50
Положение при сборке
Любое
Вес
1.440 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Покрыто COMPC (Поликарбонат)OTE
Материал закрывающей крышки
Легированная сталь, нержавеющая
Материал губок захвата
Закаленная сталь
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Рабочее давление
От 4 до 8 бар
Температура окружающей среды
От +5 °C до +60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Преимущества
Высокая надежность
Документация
PDF
Мощные трехточечные захваты HGDT
PDF
Отказное письмо
PDF
Инструкции по эксплуатации HGDT-... RU/ZH
PDF
Свидетельство Festo 2020
