Распределитель с электромагнитным управлением Festo MDH-5/2-D-3-M12D-C

Name: Распределитель с электромагнитным управлением Festo MDH-5/2-D-3-M12D-C
Brand: Festo
SKU: 540819
Price: 2730.67 RUB
Availability: InStock
Rating: 5 (185 reviews)

Артикул: 540819

46 121 ₽

Цена с НДС 20%

штука x 46 121 ₽

Срок поставки уточняйте у менеджера

Родина бренда

Германия

Производитель

Festo

Артикул

540819

Наименование

Распределитель с электромагнитным управлением

Серия товара

MDH

Группа

Стандартные

Тип оборудования

Распределители

Количество линий и позиций

5/2 лин./поз.

Присоединение

1/2

Монтажный шаг

71 мм

Материал корпуса

Алюминиевый сплав

Официальный поставщик

Описание и характеристики

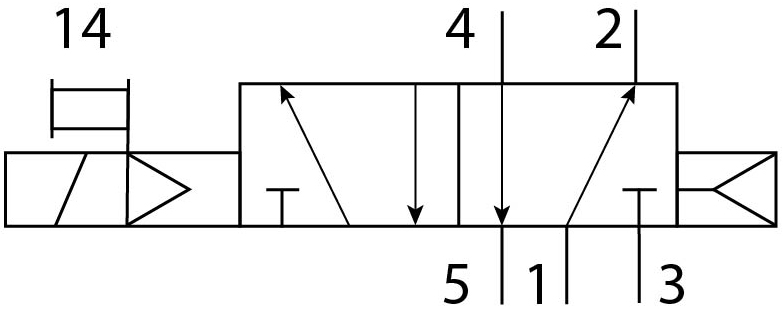

Распределитель с электроуправлением Festo MDH-5/2-D-3-M12D-C —стандартный распределитель с электромагнитным управлением. У распределителя одностороннее управление, используются D-катушки.

Распределитель MDH соответствуют стандарту ISO 5599-1. Имеет прочный металлический корпус. Применяется для управления потоками фильтрованного сжатого воздуха. Сжатый воздух может быть без масла или содержать частицы распыленного масла.

Конструкция стандартного распределителя — цилиндрический золотник.

Основные характеристики

Производитель

Festo

Артикул

540819

Наименование

Распределитель с электромагнитным управлением

Серия товара

MDH

Группа

Стандартные

Тип оборудования

Распределители

Внутренний стандарт

IDO28456

Технические характеристики

Количество линий и позиций

5/2 лин./поз.

Тип управления

Электропневматическое

Тип действия

Моностабильный

Присоединение

1/2

Тип пилотного управления

Непрямого действия

Тип сброса

Пневматический

Ручное дублирование

Толкающий

Функция быстрого выхлопа

Дросселирующий

Время включения

54 мс

Размер плиты

3 мм

Время отключения

57 мс

Питание пилота

Внутреннее

Максимальный стандартный расход

4500

Уровень звукового давления

85 дБ(А)

Направление потока

Нереверсивный

Рабочий цикл

100 %

Негативный тестовый импульс с логикой 1

4900 мкс

Позитивный тестовый импульс с логикой 0

3800 мкс

Электрические характеристики

Электрическое подключение

M12x1

Класс защиты

IP65

Тип катушки

Рабочее напряжение катушки

24 В DC

Мощность переключения

2,7 Вт

Мощность удержания

2,7 Вт

Допустимые колебания напряжения

± 10 %

Массо-габаритные и монтажные характеристики

Тип конструкции

Золотниковый

Тип присоединения на входе

Внутренняя резьба

Тип присоединения

Монтажная плита

Присоединение выхлопа

1/2

Тип крепления

На монтажной плите; Со сквозным отверстием и винтом

Монтажный шаг

71 мм

Тип резьбы

Выхлоп пилота, канал 84

Условный проход

14,5 мм

Ширина

65 мм

Вес

1000 г

Особенности материалов

Материал корпуса

Алюминиевый сплав

Материал уплотнения

HNBR (Гидрированный бутадиен-нитрильный каучук); NBR (Бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

2 бар

Положение при сборке

Любое

Температура окружающей среды

От -10 °C до +50 °C

Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Стандарты

Соответствует стандарту

ISO 5599-1

Стандарт присоединения

ISO 5599-1

Код ISO

351

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 и EN 60068-2-6

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Дополнительные характеристики

Защита от перекрытия

Да

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
