Описание и характеристики
Основные характеристики
Производитель
Артикул
540810
Наименование

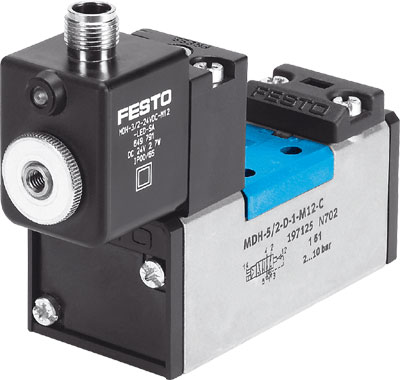

Распределитель с электромагнитным управлением
Серия товара
Группа
Стандартные
Тип оборудования
Распределители
Внутренний стандарт
IDO28456
Технические характеристики

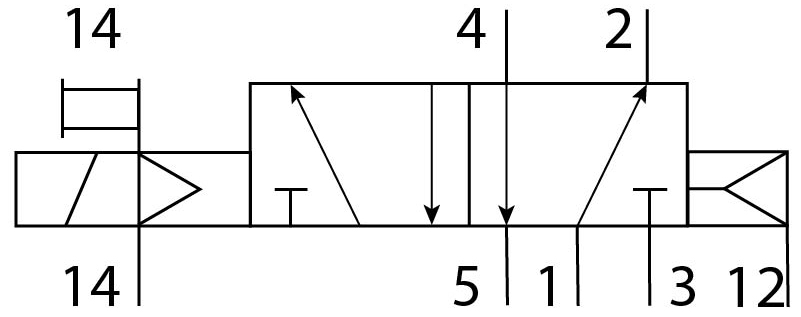

Количество линий и позиций
Тип управления
Тип действия
Присоединение
1/4
Тип пилотного управления
Непрямого действия
Тип сброса
Пневматический
Ручное дублирование
Толкающий
Функция быстрого выхлопа
Дросселирующий
Время включения
25 мс
Размер плиты
1 мм
Время отключения
36 мс
Питание пилота
Внешнее
Максимальный стандартный расход
1200
Уровень звукового давления
85 дБ(А)
Направление потока
Реверсивный
Рабочий цикл
100 %
Негативный тестовый импульс с логикой 1
4900 мкс
Позитивный тестовый импульс с логикой 0
3800 мкс
Электрические характеристики
Электрическое подключение
M12x1
Класс защиты
IP65
Тип катушки
D
Рабочее напряжение катушки
24 В DC
Мощность переключения
2,7 Вт
Мощность удержания
2,7 Вт
Допустимые колебания напряжения
± 10 %
Массо-габаритные и монтажные характеристики
Тип конструкции
Золотниковый
Тип присоединения на входе
Внутренняя резьба
Тип присоединения
Монтажная плита
Присоединение выхлопа
1/4
Тип крепления
На монтажной плите; Со сквозным отверстием
Монтажный шаг
43 мм
Тип резьбы
G
Подвод пилотного воздуха 12
Монтажная плита
Подвод пилотного воздуха 14
Монтажная плита
Условный проход
8 мм
Ширина
42 мм
Вес
420 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Материал уплотнения
HNBR (Гидрированный бутадиен-нитрильный каучук); NBR (Бутадиен-нитрильный каучук)
Условия эксплуатации
Максимальное рабочее давление
16 бар
Пилотное давление
3 - 10 бар
Положение при сборке
Любое
Температура окружающей среды
От -10 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Стандарты
Соответствует стандарту
ISO 5599-1
Стандарт присоединения
ISO 5599-1
Код ISO
164
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Дополнительные характеристики
Защита от перекрытия
Да
