Описание и характеристики
Основные характеристики
Производитель
Артикул
536982
Наименование

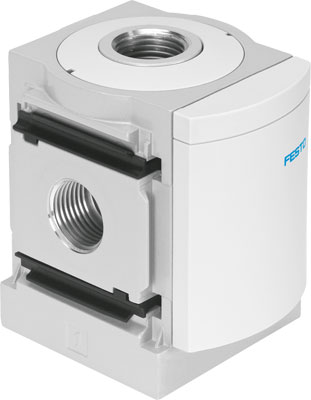

Модуль разветвления
Серия товара
Группа
Отдельный модуль
Внутренний стандарт
IDO28456
Технические характеристики
Стандартная номинальная пропускная способность в направлении главного потока 1->2
3200 л/мин
Присоединение
1/4
Стандартный номинальный расход, отвод вверх
2,700 л/мин
Стандартный номинальный расход, отвод вниз
2,800 л/мин
Стандартный номинальный расход отвод вверх
2700 л/мин
Стандартный номинальный расход отвод вниз
2800 л/мин
Массо-габаритные и монтажные характеристики
Тип конструкции
С функцией ответной реакции
Монтажный шаг
62 мм
Тип резьбы
NPT
Ширина
62 мм
Высота
87,2 мм
Длина
76 мм
Вес
400 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Условия эксплуатации
Максимальное рабочее давление
20 бар
Положение при сборке
Любое
Температура окружающей среды
От -10 °C до +60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] Инертные газы
Рабочая температура
От -10 до +60 °C
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура хранения
От -10 °C до +60 °C
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Комбинации блоков
Блок разветвления
Модуль разветвления с обратным клапаном
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
