Описание и характеристики
Основные характеристики
Производитель
Артикул
536192
Наименование

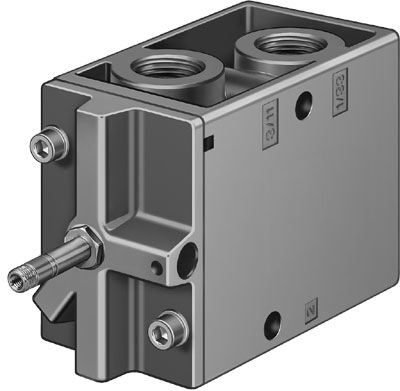

Распределитель с электромагнитным управлением
Серия товара
Группа
Универсальные
Тип оборудования
Распределители
Внутренний стандарт
IDO28456
Технические характеристики

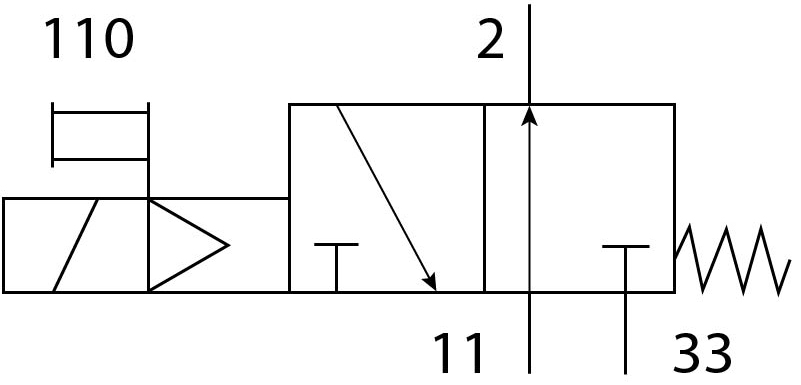

Количество линий и позиций
3/2 лин./поз.
Тип управления
Тип действия
Присоединение
3/4
Тип пилотного управления
Непрямого действия
Тип сброса
Пружинный
Ручное дублирование
Защелкиваемый
Функция быстрого выхлопа
Дросселирующий
Функция распределителя
Н. О.
Время включения
40 мс
Время отключения
29 мс
Питание пилота
Внутреннее
Максимальный стандартный расход
7500
Направление потока
Нереверсивный
Позитивный тестовый импульс с логикой 0
2200 мкс
Электрические характеристики
Класс защиты
IP65
Тип катушки
F (+155 °C)
Рабочее напряжение катушки
Массо-габаритные и монтажные характеристики
Тип конструкции
Тарельчатое седло
Тип присоединения на входе
Внутренняя резьба
Присоединение выхлопа
3/4
Присоединение комплектующих
Наружная резьба
Тип крепления
Со сквозным отверстием
Монтажный шаг
68 мм
Тип резьбы
G
Пневматическое присоединение, 11
G3/4
Выхлоп пилота, канал 82
M5
Пневматическое подключение, канал 33
G3/4
Присоединение продувочного канала
M5
Условный проход
19 мм
Ширина
68 мм
Вес
1260 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Тип уплотнения
Мягкий
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
2 бар
Положение при сборке
Любое
Температура окружающей среды
От -5 °C до +40 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Взрывозащита типа (Пыль)
c 130°C
Примечание по рабочей среде
Возможна работа со смазкой (Впоследствии требуется постоянная смазка)
Температура хранения
От -20 °C до +60 °C
Категория ATEX (Газ)
II 2G
Взрывозащита типа (Газ)
c T4
Взрывобезопасная температура окружающей среды
-5 °C ≤ Ta ≤ +40 °C
Категория ATEX (Пыль)
II 2D
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Дополнительные характеристики
Защита от перекрытия
Нет
