Описание и характеристики
Основные характеристики
Производитель
Артикул
535914
Наименование

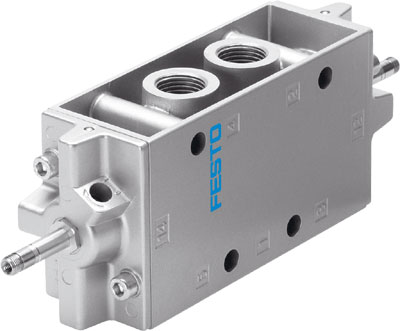

Распределитель с электромагнитным управлением
Серия товара
Группа
Универсальные
Тип оборудования
Распределители
Внутренний стандарт
IDO28456
Технические характеристики
Количество линий и позиций
Тип управления
Тип действия
Присоединение
1/2
Тип пилотного управления
Непрямого действия
Ручное дублирование
Защелкиваемый
Функция быстрого выхлопа
Дросселирующий
Время переключения
20 мс
Максимальная частота переключения
25 Гц
Питание пилота
Внутреннее
Максимальный стандартный расход
4500
Направление потока
Нереверсивный
Негативный тестовый импульс с логикой 1
3700 мкс
Позитивный тестовый импульс с логикой 0
2200 мкс
Электрические характеристики
Класс защиты
IP65
Тип катушки
F (+155 °C)
Рабочее напряжение катушки
24 В DC
Массо-габаритные и монтажные характеристики
Тип конструкции
Тарельчатое седло
Тип присоединения на входе
Внутренняя резьба
Присоединение выхлопа
1/2
Присоединение комплектующих
Наружная резьба
Тип крепления
На коллекторной плите; Со сквозным отверстием
Монтажный шаг
69 мм
Тип резьбы
G
Выхлоп пилота, канал 82
M5
Выхлоп пилота, канал 84
M5
Присоединение продувочного канала
M5
Условный проход
14 мм
Ширина
52 мм
Высота
80 мм
Длина
244 мм
Вес
1210 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Материал уплотнения
NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
2 бар
Положение при сборке
Любое
Температура окружающей среды
От -5 °C до +40 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Взрывозащита типа (Пыль)
130 °C
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура хранения
От -20 °C до +60 °C
Категория ATEX (Газ)
II 2G
Взрывозащита типа (Газ)
T4
Взрывобезопасная температура окружающей среды
-5 °C ≤ Ta ≤ +40 °C
Категория ATEX (Пыль)
II 2D
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Дополнительные характеристики
Защита от перекрытия
Нет
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
