Описание и характеристики
Основные характеристики
Производитель
Артикул
535903
Наименование

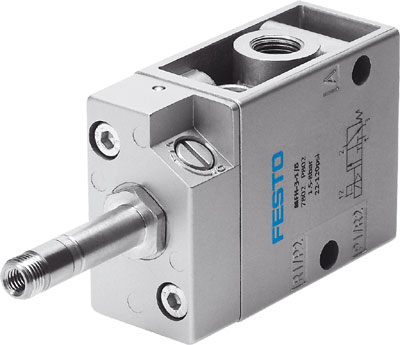

Распределитель с электромагнитным управлением
Серия товара
Группа
Универсальные
Тип оборудования
Распределители
Внутренний стандарт
IDO28456
Технические характеристики
Количество линий и позиций
3/2 лин./поз.
Тип управления
Тип действия
Присоединение
Тип пилотного управления
Непрямого действия
Тип сброса
Пружинный
Ручное дублирование
Защелкиваемый
Функция быстрого выхлопа
Дросселирующий
Функция распределителя
Н. О.
Время включения
9 мс
Время отключения
29 мс
Питание пилота
Внутреннее
Максимальный стандартный расход
500
Направление потока
Нереверсивный
Негативный тестовый импульс с логикой 1
3700 мкс
Позитивный тестовый импульс с логикой 0
2200 мкс
Электрические характеристики
Класс защиты
IP65
Тип катушки
F (+155 °C)
Рабочее напряжение катушки
Массо-габаритные и монтажные характеристики
Тип конструкции
Тарельчатое седло
Тип присоединения на входе
Внутренняя резьба
Присоединение выхлопа
1/8
Присоединение комплектующих
Наружная резьба
Тип крепления
На коллекторной плите; Со сквозным отверстием
Монтажный шаг
27 мм
Тип резьбы
G
Пневматическое присоединение, 11
G1/8
Выхлоп пилота, канал 82
M5
Пневматическое подключение, канал 33
G1/8
Присоединение продувочного канала
M5
Условный проход
5 мм
Ширина
26 мм
Вес
240 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Тип уплотнения
Мягкий
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
1,5 бар
Положение при сборке
Любое
Температура окружающей среды
От -5 °C до +40 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Взрывозащита типа (Пыль)
c 130°C
Примечание по рабочей среде
Возможна работа со смазкой (Впоследствии требуется постоянная смазка)
Температура хранения
От -20 °C до +60 °C
Категория ATEX (Газ)
II 2G
Взрывозащита типа (Газ)
c T4
Взрывобезопасная температура окружающей среды
-5 °C ≤ Ta ≤ +40 °C
Категория ATEX (Пыль)
II 2D
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Дополнительные характеристики
Защита от перекрытия
Нет
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
