Описание и характеристики
Основные характеристики
Производитель
Артикул
535738
Наименование

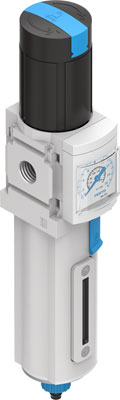

Фильтр-регулятор давления
Серия товара
Внутренний стандарт
IDO28456
Технические характеристики
Тип рукоятки
Поворотная рукоятка с фиксацией. С принадлежностями, блокируемый
Степень фильтрации
40 мкм
Присоединение
1/8
Максимальный объем конденсата
25 мл
Отвод конденсата
Автоматический
Максимальный гистерезис давления
0,25 бар
Диапазон регулировки давления
От 0,5 до 12 бар
Индикация
Максимальный стандартный расход
900
Функция
Постоянная выходного давления; Со вторичным сбросом; С обратным протоком
Массо-габаритные и монтажные характеристики
Тип присоединения на выходе
Внутренняя резьба
Тип присоединения на входе
Внутренняя резьба
Тип крепления
Установка передней панели. Линейный монтаж. С принадлежностями
Монтажный шаг
40 мм
Присоединение манометра
1/8
Тип резьбы
NPT
Вес
475 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Кожух стакана
Встроен как металлическая оболочка
Материал соединительной плиты
Алюминиевый сплав
Материал экрана
PA (Полиамид)
Материал панели управления
PA (Полиамид)
POM
POM
Материал стакана
Алюминиевый сплав
Материал мембраны
NBR (Бутадиен-нитрильный каучук)
Материал разделительной плиты
POM (Полиформальдегид)
Материал фильтра
PE (Полиэтилен)
Условия эксплуатации
Максимальное рабочее давление
12 бар
Минимальное рабочее давление
2 бар
Положение при сборке
Вертикальное +/- 5°
Температура окружающей среды
От +5 °C до +60 °C
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:-] Инертные газы
Рабочая температура
От +5 до +60 °C
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Комбинации блоков
Блок фильтрации
Фильтр стандартной очистки
Блок давления
Фильтр-регулятор
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
