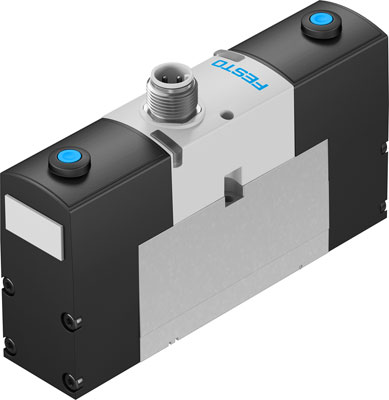

Распределитель с электромагнитным управлением Festo VSVA-B-P53C-H-A1-1R5L

Name: Распределитель с электромагнитным управлением Festo VSVA-B-P53C-H-A1-1R5L
Brand: Festo
SKU: 534559
Price: 15252.01 RUB
Availability: InStock
Rating: 5 (315 reviews)

Артикул: 534559

15 252 ₽

Цена с НДС 22%

штука x 15 252 ₽

Срок поставки 12 недель

Присоединение 1

Родина бренда

Германия

Производитель

Festo

Артикул

534559

Наименование

Распределитель с электромагнитным управлением

Серия товара

VSVA

Группа

Стандартные

Тип оборудования

Распределители

Количество линий и позиций

5/3 лин./поз.

Функция распределителя

Н. З.

Монтажный шаг

27 мм

Материал корпуса

Алюминиевый сплав

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Количество линий и позиций

Рабочая позиция

Тип управления

Тип пилотного управления

Рабочее напряжение катушки

Материал корпуса

Материал уплотнения

Максимальное рабочее давление

Рабочая среда

Основной

Festo

534559

15 252 ₽

0 шт

1 шт

5/3 лин./поз.

Закрыт в центральной позиции

Электропневматическое

Непрямого действия

24 В DC

Алюминиевый сплав

FPM (Фторкаучук); HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)

8 бар

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Аналог

Festo

534539

↓ 15 252 ₽

0 шт

1 шт

5/3 лин./поз.

Закрыт в центральной позиции

Электропневматическое

Непрямого действия

24 В DC

Алюминиевый сплав

FPM (Фторкаучук); HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)

8 бар

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Описание и характеристики

Распределитель с электроуправлением Festo VSVA-B-P53C-H-A1-1R5L — стандартный распределитель с электромагнитным управлением.

Ключевые особенности распределителей VSVA

Соответствуют стандарту ISO 15407 и VDMA 24563. Имеют прочный металлический корпус. Могут монтироваться в блоках, с комбинированием распределителей этой серии разных размеров.

Применяются для управления потоками фильтрованного сжатого воздуха (с маслом или без). Степень фильтрации — 40 мкм.

Основные характеристики

Производитель

Festo

Артикул

534559

Наименование

Распределитель с электромагнитным управлением

Серия товара

VSVA

Группа

Стандартные

Тип оборудования

Распределители

Внутренний стандарт

IDO28456

Технические характеристики

Количество линий и позиций

5/3 лин./поз.

Рабочая позиция

Закрыт в центральной позиции

Тип управления

Электропневматическое

Максимальный момент затяжки, установка распределителя

От 1,8 до 2,2 Нм

Тип действия

Моностабильный

Тип пилотного управления

Непрямого действия

Тип сброса

Пружинный

Ручное дублирование

Толкающий

Функция быстрого выхлопа

Дросселирующий; Через дроссельную плиту; Через индивидуальную монтажную плиту

Функция распределителя

Н. З.

Время включения

20 мс

Время отключения

52 мс

Питание пилота

Внутреннее

Максимальный стандартный расход

1400

Направление потока

Нереверсивный

Расход в составе блока

1000 л/мин

Расход на индивидуальной плите

1100 л/мин

Рабочий цикл

100 %

Негативный тестовый импульс с логикой 1

500 мкс

Позитивный тестовый импульс с логикой 0

500 мкс

Электрические характеристики

Тип электрического подключения

Центральный разъем

Электрическое подключение

M12X1

Номинальный ток обрыва на катушку

110 мА до 20 мс

Количество контактов

3-жильный

Номинальный ток с уменьшением тока

30 мА после 20 мс

Класс защиты

IP65 NEMA 4

Рабочее напряжение катушки

24 В DC

Мощность переключения

2,4 Вт

Мощность удержания

1 Вт

Допустимые колебания напряжения

± 10 %

Форма подключения

Круглая

Массо-габаритные и монтажные характеристики

Тип конструкции

Золотниковый

Тип присоединения на входе

Внутренняя резьба

Тип крепления

На монтажной плите; Со сквозным отверстием и винтом

Монтажный шаг

27 мм

Условный проход

9 мм

Ширина

26,3 мм

Высота

73,6 мм

Длина

112,5 мм

Вес

270 г

Особенности материалов

Материал корпуса

Алюминиевый сплав

Материал уплотнения

FPM (Фторкаучук); HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

3 бар

Положение при сборке

Любое

Температура окружающей среды

От -5 °C до +50 °C

Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Стандарты

Соответствует стандарту

ISO 15407-1

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Дополнительные характеристики

Защита от перекрытия

Да

Отображение статуса сигнала

LED

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
