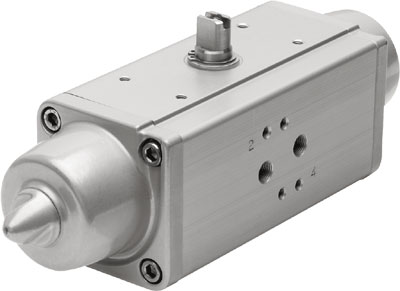

Неполноповоротный привод Festo DAPS-0015-090-RS1-F04

Name: Неполноповоротный привод Festo DAPS-0015-090-RS1-F04
Brand: Festo
SKU: 533480
Price: 20028.01 RUB
Availability: InStock
Rating: 5 (218 reviews)

Артикул: 533480

20 028 ₽

Цена с НДС 22%

штука x 20 028 ₽

Срок поставки 13 недель

Родина бренда

Германия

Производитель

Festo

Артикул

533480

Наименование

Неполноповоротный привод

Серия товара

DAPS

Группа

Неполноповоротные

Тип оборудования

Приводы

Материал корпуса

Алюминиевый сплав

Официальный поставщик

Описание и характеристики

Неполноповоротный привод Festo DAPS-0015-090-RS1-F04 — компактный четвертьоборотный привод одностороннего и двустороннего действия. Используется для управления непрерывными процессами. Подходит для управления шаровыми кранами, поворотными затворами или воздушными заслонками для применения в химической, фармацевтической, пищевой и коммунальной отраслях промышленности.

Ключевые особенности

простой и надежный механизм с низким износом специально адаптированы к требованиям обрабатывающей промышленности;
вращающий момент передается через клино-рычажный механизм;
характеристики крутящего момента адаптированы к технологическим клапанам;
корпус привода одностороннего действия имеет вдвое меньший момент, чем привод двустороннего действия;
расположение монтажных отверстий соответствует стыковочной поверхности NAMUR VDI/VDE 3845;
стандартное присоединение к запорно-регулирующей арматуре по ISO 5211;
используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)»;
устройство соответствует директиве ATEX для работы во взрывоопасной атмосфере.

Корпус и крышка отлиты из алюминиевого сплава. Вал и внешние винты из нержавеющей стали. Уплотнения из нитриловой резины (NBR), фтористого каучука (FPM) и полиуретана (PUR).

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможно использование сжатого воздуха с маслом, но в этом случае добавление масла прекращать нельзя.

Варианты исполнения приводов:

одностороннего действия;
двустороннего действия;
стойкость к высоким температурам;
стойкость к низким температурам;
направление закрытия вправо;
маховик в качестве ручной аварийной блокировки;
пневматические присоединения с резьбой NPT;
высокий уровень защиты от коррозии.

Основные характеристики

Производитель

Festo

Артикул

533480

Наименование

Неполноповоротный привод

Серия товара

DAPS

Группа

Неполноповоротные

Тип оборудования

Приводы

Внутренний стандарт

IDO28456

Технические характеристики

Размер привода

Диапазон настройки конечного положения при 0°

От -1 до 9 °

Диапазон настройки конечного положения при 90°

От 81 до 91 °

Угол поворота

90°

Демпфирование

Без демпфирования

Замечание относительно диапазона настроек конечной позиции

Регулируется одна выбираемая конечная позиция

Номинальное рабочее давление

5,6 бар

Закрывание

Закрывается вправо

Давление для сжатия пружины

2,8 бар

Присоединение 2

1/8

Определение позиции

Без

Момент пружинного возврата с углом поворота 0°

5 Нм

Расход воздуха при 6 бар за цикл 0°-90°-0°

0,72 л

Момент пружинного возврата с углом поворота 50°

3,7 Нм

Момент пружинного возврата для 90°

7,5 Нм

Усилие пружины

Массо-габаритные и монтажные характеристики

Тип конструкции

Yoke - кинематика

Размер ISO-фланца

F04

Глубина присоединения вала

13,2 мм

Тип резьбы

Присоединение вала

V11

Вес

1000 г

Особенности материалов

Материал корпуса

Алюминиевый сплав

Материал уплотнения

FPM (Фторкаучук); NBR (Бутадиен-нитрильный каучук); PUR (Полиуретан)

Материал вала

Легированная сталь

Материал крышки

Алюминиевый сплав

Материал винтов

Легированная сталь

Марка материала вала

1.4305

Условия эксплуатации

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

2,8 бар

Положение при сборке

Любое

Температура окружающей среды

От -20 °C до +80 °C

Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Уровень целостности безопасности (SIL)

Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования

Взрывозащита типа (Пыль)

c TX X

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Категория ATEX (Газ)

II 2G

Взрывозащита типа (Газ)

c TX X

Взрывобезопасная температура окружающей среды

-20°C ≤ Ta ≤ +60°C

Категория ATEX (Пыль)

II 2D

Примечание по моменту

Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.

Сопротивление коррозии

3 - Высокая стойкость к коррозии

Стандарты

Фитинги соответствуют стандарту

ISO 5211

Подключение распределителя по стандарту

VDI/VDE 3845 (NAMUR)

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
