Описание и характеристики
Основные характеристики
Производитель
Артикул
5105646
Наименование

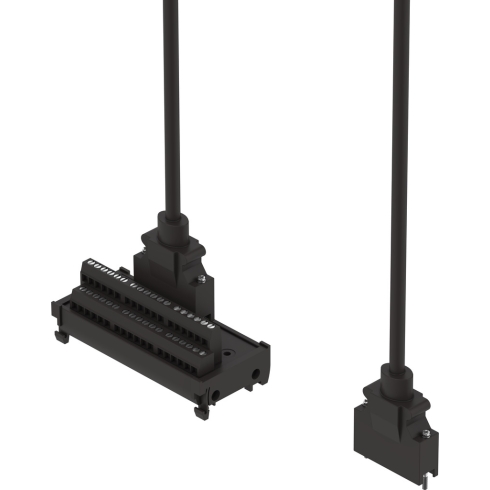

Линия управления
Серия товара
Внутренний стандарт
IDO28456
Технические характеристики
Электрическое подключение 1, функция
Сторона полевого устройства
Допустимая токовая нагрузка при 40 °C
1,5 A
Электрическое подключение 1, исполнение
Угловой
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, занятые контакты/провода
36
Электрическое подключение 2, функция
Сторона контроллера
Строительная высота
Клеммная колодка
Электрическое подключение 2, исполнение
Угловой
Электрическое подключение 2, технология подключения
Вворачиваемый терминал
Электрическое подключение 2, количество контактов/проводов
36
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, занятые контакты/провода
36
Электрическое подключение 2, тип монтажа
На монтажной Н-рейке
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
SCSI
Электрические характеристики
Структура кабеля
18x2x0,09
Класс защиты
IP20
Диапазон рабочего напряжения
От 0 до 30 В DC
Диапазон рабочего напряжения АС
От 0 до 30 В
Количество контактов/проводов
36
Импульсная мощность
0,5 кВ
Массо-габаритные и монтажные характеристики
Диаметр кабеля
7,4 мм
Номинальное сечение провода
0,09 мм²
Длина кабеля
0,5 м
Радиус изгиба, гибкий монтаж кабеля
≥ 110 мм
Радиус изгиба, фиксированный монтаж кабеля
≥ 74 мм
Ширина
47,5 мм
Высота
267,5 мм
Длина
103,5 мм
Особенности материалов
Материал корпуса
PA (Полиамид); PBT (Полибутилентерефталат)
Материал оплетки кабеля
PVC (Поливинилхлорид)
Материал изоляции
PVC (Поливинилхлорид)
Условия эксплуатации
Температура окружающей среды
От -40 °C до +80 °C
Степень загрязнения
1
Атрибуты кабеля
Стандарт
Сопротивление коррозии
0 - Нет стойкости к коррозии
Дополнительные характеристики
Идентификация кабеля
Без держателя маркировочных табличек
Цвет корпуса
зеленый
Черный
Черный
Цвет оплетки кабеля
Черный
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
