Основные характеристики
Производитель
Артикул
5074941
Наименование

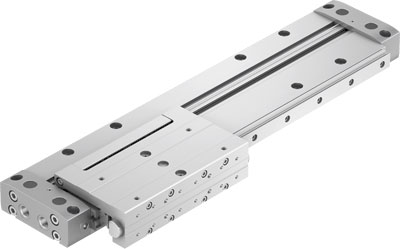

Линейный привод
Серия товара
Тип оборудования
Привод
Внутренний стандарт
IDO28456
Технические характеристики
Тип управления
Позитивное защелкивание (щель)
Ход
250 мм
Диаметр поршня
20 мм
Присоединение
M5
Демпфирование
Самонастраивающееся
Длина демпфирования
9,6 мм
Направляющая
Передача типа "винт - гайка"
Расположение демпфирования
В конце хода
Максимальное усилие Fy
600 Н
Тип шарика
Циркулирующие шарики с направляющей
Определение позиции
При помощи датчиков положения
Максимальная сила + Fz (от привода)
400 Н
Максимальная сила Fz (по направлению движения)
700 Н
Максимальный момент Mx
5,4 Нм
Максимальный момент My
15 Нм
Максимальный момент Mz
15 Нм
Массо-габаритные и монтажные характеристики
Тип крепления
Прямо монтаж через сквозные отверстия. С принадлежностями
Тип резьбы
M
Перемещаемая масса
569 г
Альтернативные соединения
См. чертеж
Тип соединения
С механическим соединением
Вес
1901 г
Особенности материалов
Материал корпуса
Алюминий анодированный
Материал уплотнения
NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)
Материал крышки
Литой алюминий с покрытием
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
2 бар
Положение при сборке
Любое
Температура окружающей среды
От 0 до +60 °C
Рабочая среда
Сжатый воздух по ISO 8573-1:2010
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Дополнительные характеристики
Теоретическое усилие при 6 бар, прямой ход
188 Н
Теоретическое усилие при 6 бар, обратный ход
188 Н
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
