Описание и характеристики
Основные характеристики
Производитель
Артикул
19207
Наименование

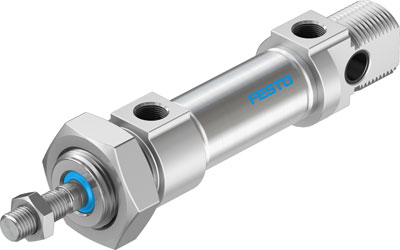

Круглый пневмоцилиндр
Серия товара
Группа
Тип оборудования
Пневмоцилиндр
Внутренний стандарт
IDO28456
Технические характеристики
Ход
10 мм
Диаметр поршня
20 мм
Тип штока
Односторонний
Тип действия
Двустороннее
Присоединение
1/8
Демпфирование
Нерегулируемое
Длина демпфирования
15 мм
Расположение демпфирования
Упругие кольца с двух сторон
Определение позиции
При помощи датчиков положения
Массо-габаритные и монтажные характеристики
Тип присоединения на входе
Внутренняя резьба
Резьба на штоке
M8
Конец штока
Наружная резьба
Тип резьбы
G
Перемещаемая масса при ходе 0 мм
44 г
Дополнительный вес на 10 мм хода
7,2 г
Базовый вес на 0 мм хода
186,8 г
Дополнительный коэффициент массы на 10 мм хода
4 г
Ширина
32 мм
Высота
32 мм
Длина
142 мм
Вес
194 г
Особенности материалов
Материал штока
Легированная сталь
Материал уплотнения
NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)
Материал крышки
Алюминиевый сплав
Материал колбы цилиндра
Нержавеющая сталь
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
1 бар
Температура окружающей среды
От -20 °C до +80 °C
Рабочая среда
Сжатый воздух по ISO 8573-1:2010
Рабочая температура
От -20 до +80 °C
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Дополнительные характеристики
Крепление к штоку
Внутренняя резьба
Энергия удара в крайних положениях
0,2 Дж
Теоретическое усилие при 6 бар, прямой ход
188 Н
Теоретическое усилие при 6 бар, обратный ход
158 H
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
