Описание и характеристики
Основные характеристики
Производитель
Артикул
189404
Наименование

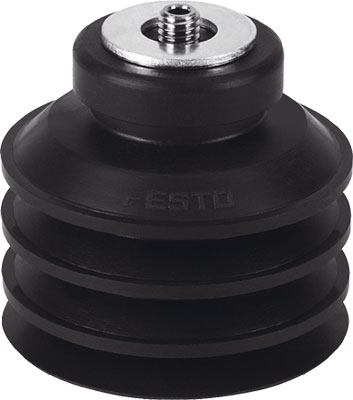

Комплектный вакуумный захват
Серия товара
Внутренний стандарт
IDO28456
Технические характеристики
Компенсатор высоты присоски
12,8 мм
Минимальный радиус заготовки
100 мм
Диаметр присоски
40 мм
Объем присоски
19,72 см³
Относительно держателя присоски
Размер 4
Присоединение
M6
Форма вакуумного захвата
Круглый, сильфон на 3,5 гофра
Номинальное рабочее давление
-0,7 бар
Твердость по Шору
50 +/- 5
Усилие удержания при номинальном рабочем давлении
42,4 Н
Боковое усилие при номинальном рабочем давлении
47,5 Н
Подключение вакуума
M6
Массо-габаритные и монтажные характеристики
Тип крепления
Через канал вакуума
Положение штуцера
Сверху
Тип резьбы
M
Условный проход
3 мм
Ширина
40,2 мм
Высота
40,2 мм
Длина
42,3 мм
Вес
21,9 г
Особенности материалов
Материал резьбовой заглушки
Отливка из алюминиевого сплава, никелированная
Никелированная латунь
Гальванизированная и хромированная сталь
Никелированная латунь
Гальванизированная и хромированная сталь
Материал вакуумного захвата
NBR (Бутадиен-нитрильный каучук)
Условия эксплуатации
Максимальное рабочее давление
1 бар
Минимальное рабочее давление
0 бар
Положение при сборке
Любое
Температура окружающей среды
От -10 °C до +70 °C
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Пищевая безопасность
Безопасны для пищевых продуктов в соответствии с FDA
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Дополнительные характеристики
Цвет
Черный
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
