Короткоходовой цилиндр Festo ADVC-50-20-A-P

Артикул: 188274
Официальный поставщик: Festo

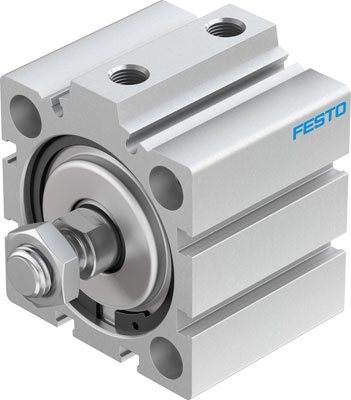

 Короткоходовой цилиндр Festo 188274 ADVC-50-20-A-P
 Короткоходовой цилиндр Festo 188274 ADVC-50-20-A-P
Короткоходовой цилиндр Festo 188274 ADVC-50-20-A-P пневмосхема
Основные характеристики
Страна производства
Германия  Германия
Производитель
Серия товара
Наименование
Компактный цилиндр
Артикул
188274
Группа
Короткоходовые
  • Описание и характеристики
  • Получение товара
Описание

Короткоходовой цилиндр Festo ADVC-50-20-A-P — компактный короткоходовой цилиндр двустороннего действия. Используется для операций зажима с небольшим ходом на разных устройствах, когда требуется быстрая реакция на подачу воздуха, большое усилие зажима в минимальном монтажном пространстве.

Ключевые особенности

  • пазы для контактных или бесконтактных датчиков положения;
  • стандартная схема отверстий соответствует стандарту VDMA 24 562 для цилиндров диаметром от 32 до 100 мм;
  • простой монтаж с помощью широкого набора принадлежностей и через сквозные отверстия;
  • нерегулируемое двусторонне демпфирование — эластичные демпфирующие кольца/пластины устанавливаются с обеих сторон;
  • в некоторых исполнениях на поршень установлен магнит для бесконтактного опроса положения;
  • на поршне установлен магнит для опроса положения;
  • используемые материалы не содержат меди и тефлона.

Варианты материалов штока:

  • нержавеющая сталь;
  • анодированный алюминий.

Передняя и задняя крышки, корпус цилиндра выполнены из анодированного алюминия.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PU), нитриловой резины (NBR) или из гидрированной нитриловой резины (HNBR).

Варианты исполнения цилиндров:

  • с опросом положения цилиндра;
  • без опроса положения цилиндра;
  • с наружной резьбой на штоке;
  • с внутренней резьбой на штоке;
  • без резьбы на штоке.
Основные характеристики
Страна производства
Германия  Германия
Производитель
Серия товара
Наименование
Компактный цилиндр
Артикул
188274
Группа
Короткоходовые
Технические характеристики
Ход
20 мм
Диаметр поршня
50 мм
Тип конструкции
Поршень
Шток
Режим работы
Двустороннего действия
Определение позиции
Без
Тип штока
Односторонний шток
Демпфирование
Нерегулируемое демпфирование
Расположение демпфирования
Упругие кольца с двух сторон
Теоретическое усилие при 6 бар, прямой ход
1178 Н
Теоретическое усилие при 6 бар, обратный ход
1057 Н
Массо-габаритные и монтажные характеристики
Тип крепления
Со сквозным отверстием
Положение при сборке
Любое
Пневматическое присоединение
G1/8
Перемещаемая масса
135 г
Вес
505 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Анодированный
Материал штока
Легированная сталь
Материал крышки
Анодированный алюминий сплав
Материал уплотнений
NBR (Бутадиен-нитрильный каучук)
TPE-U(PU) (Термопластичный полиуретан)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Рабочее давление
От 0,6 до 10 бар
Температура окружающей среды
От -20 °C до +80 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Стандарты
Соответствует стандарту
По DIN ISO 6431
Монтажные отверстия
Соответствуют VDMA 24 562
Преимущества
Высокое усилие
Малые габаритные размеры
Звезды пневматики
