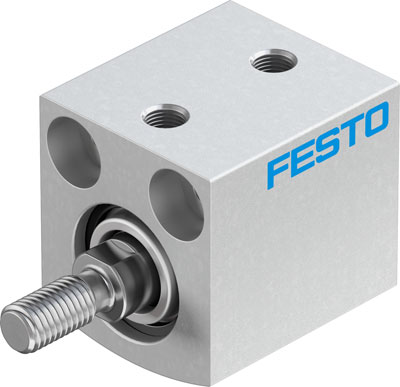

Короткоходовой пневмоцилиндр Festo ADVC-16-10-A-P

Артикул: 188124
Короткоходовой пневмоцилиндр Festo ADVC-16-10-A-P
Короткоходовой пневмоцилиндр Festo ADVC-16-10-A-P
Короткоходовой пневмоцилиндр Festo ADVC-16-10-A-P
Короткоходовой пневмоцилиндр Festo ADVC-16-10-A-P
Короткоходовой пневмоцилиндр Festo ADVC-16-10-A-P
Короткоходовой пневмоцилиндр Festo ADVC-16-10-A-P
Короткоходовой пневмоцилиндр Festo ADVC-16-10-A-P
Ход
Диаметр поршня
Родина бренда
Германия  Германия
Производитель
Артикул
188124
Наименование
Короткоходовый пневмоцилиндр
Серия товара
Тип оборудования
Пневмоцилиндр
Материал корпуса
Алюминиевый сплав анодированный
Festo

Официальный поставщик

Описание и характеристики

Короткоходовой цилиндр Festo ADVC-16-10-A-P — компактный короткоходовой цилиндр двустороннего действия. Используется для операций зажима с небольшим ходом на разных устройствах, когда требуется быстрая реакция на подачу воздуха, большое усилие зажима в минимальном монтажном пространстве.

Ключевые особенности

  • пазы для контактных или бесконтактных датчиков положения;
  • стандартная схема отверстий соответствует стандарту VDMA 24 562 для цилиндров диаметром от 32 до 100 мм;
  • простой монтаж с помощью широкого набора принадлежностей и через сквозные отверстия;
  • нерегулируемое двусторонне демпфирование — эластичные демпфирующие кольца/пластины устанавливаются с обеих сторон;
  • в некоторых исполнениях на поршень установлен магнит для бесконтактного опроса положения;
  • на поршне установлен магнит для опроса положения;
  • используемые материалы не содержат меди и тефлона.

Варианты материалов штока:

  • нержавеющая сталь;
  • анодированный алюминий.

Передняя и задняя крышки, корпус цилиндра выполнены из анодированного алюминия.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PU), нитриловой резины (NBR) или из гидрированной нитриловой резины (HNBR).

Варианты исполнения цилиндров:

  • с опросом положения цилиндра;
  • без опроса положения цилиндра;
  • с наружной резьбой на штоке;
  • с внутренней резьбой на штоке;
  • без резьбы на штоке.
Основные характеристики
Производитель
Артикул
188124
Наименование
Короткоходовый пневмоцилиндр
Серия товара
Тип оборудования
Пневмоцилиндр
Внутренний стандарт
IDO28456
Технические характеристики
Ход
10 мм
Диаметр поршня
16 мм
Тип штока
Тип действия
Присоединение
M5
Демпфирование
Нерегулируемое
Расположение демпфирования
Упругие кольца с двух сторон
Определение позиции
Отсутствует
Массо-габаритные и монтажные характеристики
Тип конструкции
Поршень; Шток
Тип присоединения на входе
Внутренняя резьба
Резьба на штоке
M6
Конец штока
Наружная резьба
Тип резьбы
M
Перемещаемая масса
13 г
Ширина
25 мм
Высота
27 мм
Длина
44 мм
Вес
76 г
Особенности материалов
Материал корпуса
Алюминиевый сплав анодированный
Материал штока
Легированная сталь
Материал уплотнения
NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)
Материал крышки
Анодированный алюминий
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
1 бар
Положение при сборке
Любое
Температура окружающей среды
От -20 °C до +80 °C
Рабочая среда
Сжатый воздух по ISO 8573-1:2010
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Дополнительные характеристики
Крепление к штоку
Внутренняя резьба
Теоретическое усилие при 6 бар, прямой ход
121 Н
Теоретическое усилие при 6 бар, обратный ход
90 Н
