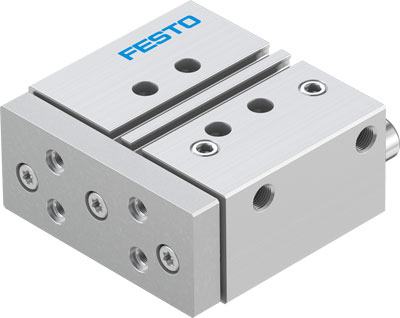

Пневмоцилиндр с направляющей Festo DFM-25-30-P-A-GF

Цилиндр с направляющей Festo DFM-25-30-P-A-GF — компактный мощный пневматический привод дву­стороннего действия с направляющей. Широко используется в промышленных системах для выполнения таких задач, как зажим, подъем, остановка, захват или прессовка. Широкий спектр модификаций позволяет конфигурировать исполнение под потребности конкретного заказчика.

В оборудовании для изготовления приводов DFM для удержания и позиционирования заготовок во время процесса сборки применяются приводы DFM.

Ключевые особенности

• привод и направляющие в одном корпусе обуславливают высокую степень поглощения крутящего момента и поперечного усилия;
• оптимальное соотношение между усилием и монтажным пространством позволяет обеспечить при меньшем размере привода такое же усилие, как и у приводов большего размера. Полезная нагрузка увеличена на 40%;
• широкий выбор разных элементов и принадлежностей;
• в базовом исполнении установлены упругие демпфирующие кольца с обеих сторон для демпфирования по типу P;
• индикация положения поршня датчиком положения;
• опрос положений осуществляется с помощью датчика положения;
• широкий выбор вариантов монтажа с помощью внутренней резьбы и сквозных отверстий на корпусе привода;
• используемые материалы не содержат меди и тефлона (шариковая направляющая).

Корпус, передняя и задняя крышки выполнены из анодированного алюминия. Траверса и направляющие стержни (шариковая направляющая) из закаленной стали. Шток и направляющие стержни (скользящая направляющая) из легированной стали.

Неподвижные уплотнения изготавливаются из полиуретана TPE-U (PUR), а подвижные — из нитриловой резины (NBR). Во время работы используется смазка Klueberplex BE 31-222.

Варианты исполнения цилиндров:

• односторонний шток;
• направляющая скольжения;
• шариковая направляющая;
• магнит на поршне.
