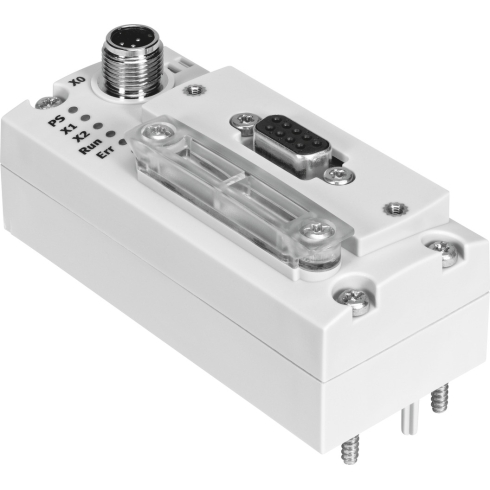

Шинный узел Festo CTEU-CC

Name: Шинный узел Festo CTEU-CC
Brand: Festo
SKU: 1544198
Availability: InStock
Rating: 5 (322 reviews)

Артикул: 1544198

Добавьте товар в корзину, оформите заявку и мы пришлем вам актуальную стоимость и сроки поставки на данное изделие

Коммерческое предложение за 1 час

Родина бренда

Германия

Производитель

Festo

Артикул

1544198

Наименование

Шинный узел

Серия товара

CTEU

Группа

Для пневмоостровов

Монтажный шаг

40 мм

Материал корпуса

PA (Полиамид)

Официальный поставщик

Описание и характеристики

Шинный узел Festo CTEU-CC — сетевой модуль Fieldbus, предназначен для пневмоостровов VTOC, VTUB, VTUG, MPAC, MPAL и CPV. Обеспечивает простое взаимодействие и обмен данными между пневмоостровами и другими устройствами по сетевой шине.

Модуль CTEU поддерживает большое количество различных протоколов: CANopen, Profibus DP, DeviceNet, AS-Interface, CC-Link, EtherCAT, EtherNet/IP, Modbus/TCP, PROFINET, CPI-B.

Ключевые особенности Fieldbus-модулей CTEU

широкий спектр возможных применений благодаря высокой степени защиты — IP65/67;
возможность использования удаленного сетевого модуля для подключения двух пневмоостровов;
простая организация взаимодействия и обмена данными между пневмоостровами и другими устройствами по сетевой шине.

Основные характеристики

Производитель

Festo

Артикул

1544198

Наименование

Шинный узел

Серия товара

CTEU

Группа

Для пневмоостровов

Внутренний стандарт

IDO28456

Технические характеристики

Внутреннее время цикла

1 мс на 1 байт данных пользователя

Максимальная мощность электропитания

4 A

Fieldbus интерфейс, протокол

CC-LINK®

Диагностика

- Ошибка связи
- Системная диагностика
- Низкое напряжение

Промышленная шина, интерфейс

Последовательный интерфейс

Fieldbus интерфейс, количество контактов/проводов

Fieldbus интерфейс, тип подключения

Розетка разъема

Fieldbus интерфейс, технология подключения

Sub-D

Элементы управления

DIL переключатели

Интерфейс промышленной шины, гальваническая развязка

Да

Интерфейс промышленной шины, скорость обмена данными

156 - 10000 кбит/с

Собственное потребление тока при рабочем напряжении

Typ. 70 мА

Питание, функция

Электроника и нагрузка

Электропитание, тип подключения

Разъем

Электропитание, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101

Электропитание, количество контактов/проводов

Дополнительные функции

Статус системы может быть отображен с использованием данных процесса

Максимальное количество адресов для входов

16 байт

Светодиоды, относящиеся к шине

ERR: ложная передача данных
Run: активация шины

Максимальное количество адресов для выходов

16 байт

Параметры конфигурации

Включение диагностики; Защита от ошибок и ложной реакции

Светодиоды, относящиеся к продукту

PS: рабочее напряжение для электроники и питания нагрузки
Х1: Системный статус модуля I канал 1
Х2: Системный статус модуля I канал 2

Прим.относительно fieldbus интерфейса

Опционально технология подключения с принадлежностями; Open Style (screw terminal, 5-pin, degree of protection IP20)

Электрические характеристики

Класс защиты

IP65
IP67

Диапазон рабочего напряжения

От 8 до 30 В DC

Номинальное рабочее напряжение DC

24 В DC

Массо-габаритные и монтажные характеристики

Тип крепления

на электрической соединительной пластине
на электрическом соединении

Монтажный шаг

40 мм

Размеры W x L x H

40 мм x 91 мм x 50 мм

Вес

90 г

Интерфейс

Протокол

CC-Link

Особенности материалов

Материал корпуса

PA (Полиамид)

Условия эксплуатации

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Сопротивление коррозии

2 - Средняя стойкость к коррозии

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
