Основные характеристики
Производитель
Артикул
14N1A10A05
Наименование

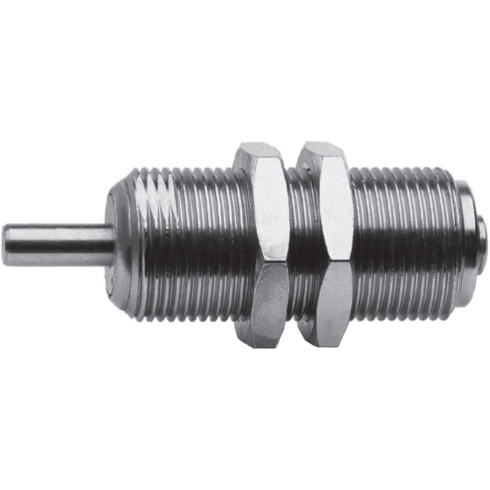

Компактный пневмоцилиндр
Серия товара
Тип оборудования
Пневмоцилиндр
Внутренний стандарт
IDO28456
Технические характеристики
Ход
5 мм
Диаметр поршня
10 мм
Тип штока
Односторонний
Тип действия
Одностороннее
Присоединение
4 мм
Демпфирование
Отсутствует
Расположение возвратной пружины
Передняя возвратная пружина
Определение позиции
Отсутствует
Массо-габаритные и монтажные характеристики
Тип конструкции
Компактный, немагнитный
Тип присоединения на входе
Цанга
Резьба на штоке
Нет
Конец штока
Без резьбы
Резьба на корпусе
M15x1,5
Ширина
19 мм
Высота
50 мм
Длина
50 мм
Размер шестигранника под ключ 1
19 мм
Размер шестигранника под ключ 2
13 мм
Особенности материалов
Материал корпуса
Латунь
Материал штока
Нержавеющая сталь
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
2,5 бар
Рабочая среда
Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]
Рабочая температура
От 0 до +80 °C (при сухом воздухе -20°C)
Примечание по рабочей среде
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
