Основные характеристики
Производитель
Артикул
CGLN-25-120
Наименование

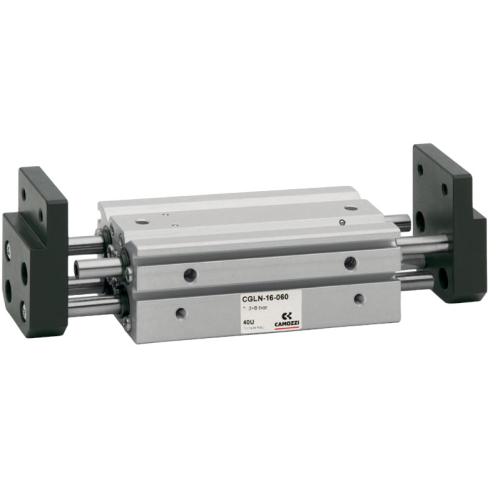

Захват с параллельными губками
Серия товара
Внутренний стандарт
IDO28456
Технические характеристики
Ход каждой губки захвата
120 мм
Диаметр поршня
25 мм
Тип действия
Двустороннего действия
Точность повторения, захват
≤ 0,1 мм
Функция захвата
Параллельный
Подключение сжатого воздуха
M5
Максимальная частота работы захвата
40 цикл/мин
Усилие захвата при давлении 5 бар
125 H
Определение позиции
При помощи датчиков положения
Ширина при открытии
366 мм
Массо-габаритные и монтажные характеристики
Тип конструкции
Синхронизированный реечный механизм с установкой магнитных датчиков на корпусе захвата
Тип резьбы
M
Высота
81 мм
Длина
76 мм
Вес
2,960 кг
Особенности материалов
Материал корпуса
Алюминий
Материал уплотнения штока
NBR (Бутадиен-нитрильный каучук)
Материал штока
Нержавеющая сталь
Материал втулки
Бронза
Уплотнение
NBR (Бутадиен-нитрильный каучук)
Материал зубчатой рейки
Нержавеющая сталь
Материал губок захвата
Алюминий
Материал поршня
Алюминий
Материал стопора
Алюминий
Материал корпуса направляющей
Сталь
Материал уплотнения поршня
NBR (Бутадиен-нитрильный каучук)
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
2 бар
Температура окружающей среды
От +5 °C до +60 °C
Рабочая среда
Очищенный воздух без необходимости маслораспыления
Примечание по рабочей среде
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]
Смазка
Не требуется
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
