Основные характеристики
Производитель
Артикул
CGSN-16
Наименование

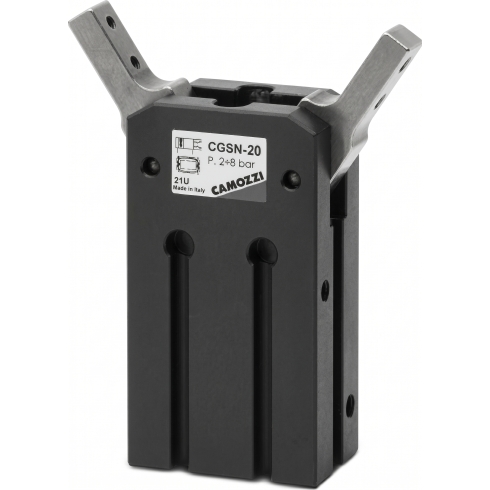

Захват рычажный
Серия товара
Внутренний стандарт
IDO28456
Технические характеристики
Диаметр поршня
16 мм
Максимальная точность повторения
0,02 мм
Максимальный угол раскрытия
180 °
Тип действия
Двустороннего действия
Максимальная длина до точки захвата
80 мм
Подключение сжатого воздуха
M5
Крепежная резьба
M4x0,7
Максимальная рабочая частота
100 цикл/мин
Шаг резьбы
0,8 мм
Материал направляющего кольца
Полиацеталь
Определение позиции
При помощи датчиков положения
Материал штифта
Сталь
Сила захвата на захватную губку
7 Н
Массо-габаритные и монтажные характеристики
Тип резьбы
M
Расстояние между крепежными отверстиями
25 мм
Ширина
22 мм
Высота
80,5 мм
Длина
34 мм
Вес
0,140 кг
Особенности материалов
Материал корпуса
Алюминий
Материал уплотнения штока
HNBR (Гидрированный бутадиен-нитрильный эластомер)
Материал штока
Сталь
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Материал стопорного кольца
Сталь
Материал крышки
Полиацеталь
Материал скобы
Нержавеющая сталь
Материал губок захвата
Нержавеющая сталь
Материал шпильки
Сталь
Материал поршня
Алюминий
Материал уплотнения поршня
HNBR (Гидрированный бутадиен-нитрильный эластомер)
Условия эксплуатации
Максимальное рабочее давление
7 бар
Минимальное рабочее давление
1 бар
Температура окружающей среды
От -10 °C до +60 °C
Рабочая среда
Очищенный воздух без необходимости маслораспыления
Примечание по рабочей среде
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
