Основные характеристики
Производитель
Артикул
RPA20R010A14
Наименование

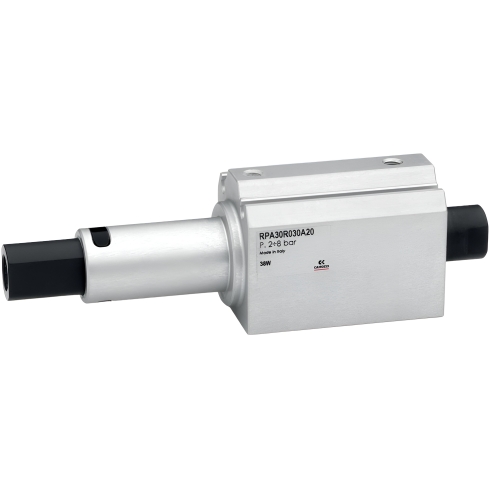

Короткоходовый пневмоцилиндр
Серия товара
Тип оборудования
Пневмоцилиндр
Внутренний стандарт
IDO28456
Технические характеристики
Ход
10 мм
Диаметр поршня
20 мм
Тип штока
Тип действия
Двустороннее
Присоединение
M5
Демпфирование
Нерегулируемое
Защита от скручивания/направляющая
Самосмазывающаяся втулка с антифрикционными уплотнениями
Определение позиции
При помощи датчиков положения
Штифт
14 мм
Массо-габаритные и монтажные характеристики
Тип конструкции
Короткоходовые
Тип присоединения на входе
Внутренняя резьба
Резьба на штоке
M5
Конец штока
Внутренняя резьба
Тип резьбы
M
Тип резьбы 2
M
Тип монтажа
Резьбовые отверстия на корпусе; Обжимным кронштейном за штифт
Ширина
24 мм
Высота
29 мм
Длина
74,2 мм
Вес
50 г
Особенности материалов
Материал корпуса
Алюминий анодированный
Материал штока
Анодированный алюминий
Материал уплотнения
HNBR (Гидрированный бутадиен-нитрильный каучук)
Материал поршня
Анодированный алюминий
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
2 бар
Температура окружающей среды
От 5 °C до + 60 °C
Рабочая среда
Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]
Примечание по рабочей среде
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
