Основные характеристики
Производитель
Артикул
63CM-101-A63
Наименование

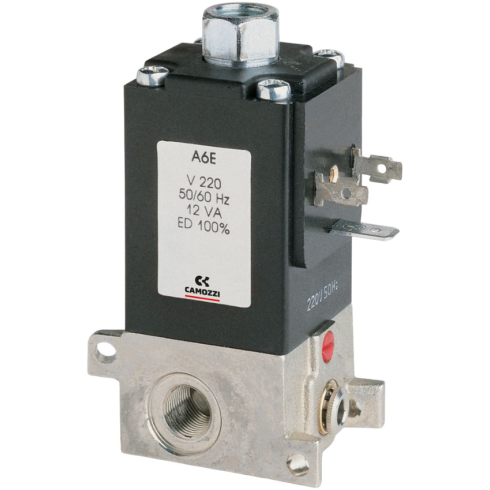

Распределитель с электромагнитным управлением
Серия товара
Тип оборудования
Распределители
Внутренний стандарт
IDO28456
Технические характеристики
Количество линий и позиций
3/2 лин./поз.
Тип управления
Номинальный расход
108 Нл/мин
Тип действия
Присоединение
1/8
Пропускная способность
1,6 л/мин
Тип пилотного управления
Прямого действия
Тип сброса
Пружинный
Тип клапана
Клапанного типа
Функция распределителя
Н. З.
Время включения
15 мс
Материал катушки
PPS (Полифениленсульфид)
Размер соленоида
32 X 32 мм
Установка
В любом положении
Время отключения
25 мс
Питание пилота
Внешнее
Рабочий цикл
100 % непрерывный режим работы
Электрические характеристики
Стандарт электрического подключения
DIN EN 175 301-803-A
Класс защиты
IP65
Класс изоляции
H (180 °C)
Допустимый перепад напряжения
± 10 %
Рабочее напряжение катушки
Мощность переключения
10 Вт
Мощность удержания
12 ВА
Массо-габаритные и монтажные характеристики
Тип конструкции
Одноместная плита
Тип присоединения на входе
Внутренняя резьба
Присоединение выхлопа
4 мм
Монтажный шаг
32 мм
Тип резьбы
G
Тип монтажа
Групповой монтаж
Условный проход
2 мм
Особенности материалов
Материал внутренних элементов
Нержавеющая сталь
Материал уплотнения
FKM (Фторкаучук)
Материал внешних элементов
Никелированная латунь; Анодированный алюминий
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
0 бар
Рабочая среда
Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]
Рабочая температура
От 0 до +60 °C
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
