Основные характеристики
Производитель
Артикул

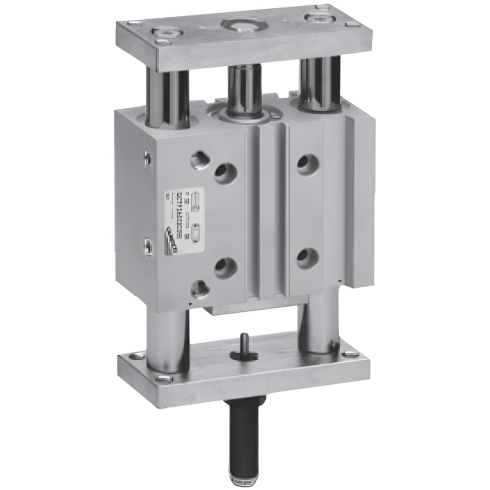

QCBF2A020C050
Наименование
Модуль линейного перемещения
Серия товара
Тип оборудования
Пневмоцилиндр
Внутренний стандарт
IDO28456
Технические характеристики
Ход
Диаметр поршня
20 мм
Тип штока
Односторонний
Тип действия
Двустороннее
Присоединение
1/8
Демпфирование
Амортизатор
Направляющая
Направляющая качения
Расположение демпфирования
С одной стороны
Определение позиции
При помощи датчиков положения
Модификация
С линейным шариковым подшипником
Скорость перемещения
От 50 до 500 мм/с
Массо-габаритные и монтажные характеристики
Тип конструкции
Направляющая
Тип присоединения на входе
Внутренняя резьба
Конец штока
Противоповоротная платформа
Тип резьбы
G
Особенности материалов
Материал штока
Нержавеющая сталь AISI 420B
Материал уплотнения
PU (Полиуретан)
Материал направляющей
Хромированная сталь Cf53 с поверхностной закалкой
Материал колбы цилиндра
Алюминий анодированный
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
1 бар
Температура окружающей среды
От 0°C до + 80°C (при сухом воздухе -20°C)
Рабочая среда
Очищенный воздух по ISO 8573-1:2010 [7:4:4]
Примечание по рабочей среде
Требуется установка центробежного фильтра 25 мкм
Дополнительные характеристики
Теоретическое усилие при 6 бар, прямой ход
166,3 Н
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
