Основные характеристики
Производитель
Артикул
QCB2A040S025
Наименование

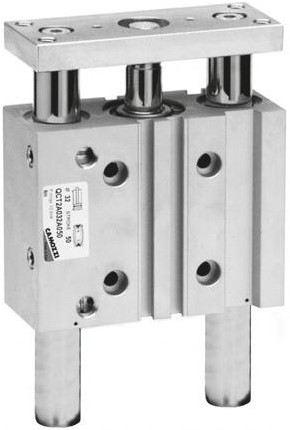

Пневмоцилиндр с направляющей
Серия товара
Тип оборудования
Пневмоцилиндр
Внутренний стандарт
IDO28456
Технические характеристики
Ход
25 мм
Диаметр поршня
Тип штока
Односторонний
Тип действия
Двустороннее
Присоединение
1/8
Демпфирование
Нерегулируемое
Направляющая
Направляющая качения
Определение позиции
Скорость перемещения
От 50 до 500 мм/с
Массо-габаритные и монтажные характеристики
Тип конструкции
Направляющая
Тип присоединения на входе
Внутренняя резьба
Конец штока
Противоповоротная платформа
Тип резьбы
G
Особенности материалов
Материал корпуса
Алюминий анодированный
Материал штока
Нержавеющая сталь AISI 420B
Материал уплотнения
PU (Полиуретан)
Материал направляющей
Хромированная сталь Cf53 с поверхностной закалкой
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
1 бар
Температура окружающей среды
От - 20°C до + 80°C
Рабочая среда
Очищенный воздух по ISO 8573-1:2010 [7:4:4]
Примечание по рабочей среде
Требуется установка центробежного фильтра 25 мкм
Дополнительные характеристики
Теоретическое усилие при 6 бар, прямой ход
665,4 Н
Теоретическое усилие при 6 бар, обратный ход
558,9 Н
Исполнение
Для повышенных радиальных нагрузок, с уменьшенным люфтом
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
