Принцип работы вакуумного фильтра

Что такое вакуумные фильтры и для чего они предназначены?

Вакуумные фильтры – устройства, которые предназначены для очистки смазочных материалов в сжатом воздухе, а также жидкостей с высоким содержанием сухой взвеси.

Виды вакуумных фильтров, принцип их работы.

Вакуумные фильтры подразделяются на:

ленточный. Приведённый ниже фильтр состоит из следующих элементов:

1 – Фильтрованная лента;

2 – Конвейерная лента;

3 – Ведущий барабан;

4 – Электродвигатель привода;

5 – Питатель;

6 – Винтовой заслон;

7 – Маятниковый заслон;

8 – Впуск воды первой промывки;

9 – Впуск воды второй промывки;

10 – Вакуумный ящик;

11 – Удаление маточного раствора;

12 – Удаление воды первой промывки;

13 – Удаление воды второй промывки;

14 – Удаление воды обезвоживания

Принцип действия в следующем. Перфорированная резиновая лента перемещается с помощью приводного и натяжного барабана по замкнутому контуру. Ткань, являющаяся фильтровальной перегородкой, прижимается к ленте при помощи роликов. Суспензия подается из лотка на фильтрующую ткань. Фильтрат под действием разности давлений перемещается в вакуум - камеры, расположенные под лентой, а после этого выводится из аппарата. Осадок, образующийся на фильтровальной ткани, промывается жидкостью, подающейся из форсунок. Жидкость для промывки откачивается в другие вакуум-камеры. После этого она отводится из аппарата.

Осадок подсушивается с помощью вакуума. Он отделяется от ткани при перегибе ленты через валик и сбрасывается в бункер. Отфильтрованная ткань регенерируется на обратном пути между роликами. Регенерация заключается в очистке при помощи механических щеток, промывке жидкостью и пропаривании.

Достоинства:

  • отсутствие распределительной головки;
  • возможность обезвоживания осадка;
  • благоприятные условия промывки.

дисковой. Состоит из пустотелого вала, секторов, корыта, распределительной головки и приводного механизма. Диски состоят из секторов. Каждый сектор обтянут фильтрующей тканью и устанавливается в ячейку на полый вал. Вал опирается на подшипники скольжения. На торцах вала закрепляют распределительные головки, с помощью которых создается избыточное давление или разряжение. Максимальная скорость вращения вала 2 оборота в минуту.

Корыто – сварное. Пульпа в корыто подается под уровень пульпы, находящейся в корыте. Для усиления взмучивания используется мешалка, которая совершает качательное маятниковое движение. Имеет отдельный привод. Уровень пульпы в корыте поддерживается постоянно. Против каждого диска с разгрузочной стороны устанавливают карманы, через которые снятый кек попадает на ленточный конвейер.

В данном типе вакуумного фильтра используется пористая перегородка. В процессе фильтрации слой твердых частиц скапливается с одной стороны перегородки, а фильтрат проходит на другую ее сторону. Это происходит за счет разницы давления по разным сторонам перегородки, что обеспечивается нагревом массы суспензии насосами, давлением газа и вакуумом с обратной стороны перегородки.

На изображении ниже дисковой вакуумный фильтр состоит из следующих элементов:

1 – Привод;

2 – Полый вал;

3 – Диски с фильтрующими боковыми поверхностями;

4 – Корыто для суспензии;

5 –Распределительная головка.

Достоинства:

  • наиболее низкая стоимость по сравнению с барабанным;
  • значительно меньшая площадь для установки;
  • легкая и быстрая смена фильтрующих тканей;
  • экономный расход фильтрующей ткани;
  • большая поверхности фильтрации;
  • возможность фильтрации различных пульп.

Недостатки:

  • трудность герметизации;
  • сложность промывки осадка, который образуется на поверхности ткани

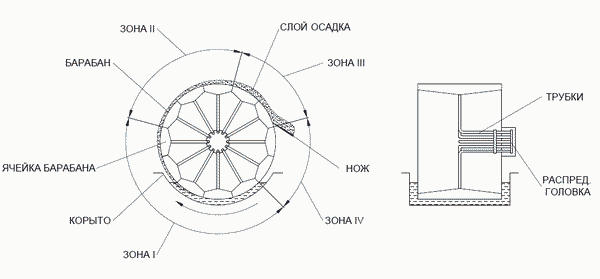

барабанный. Барабанный вакуумный фильтр представляет собой вращающийся цилиндрический перфорированный барабан, покрытый металлической сеткой с прилегающей к ней фильтровальной тканью. На изображении ниже барабанный вакуумный фильтр состоит из барабана, ячейки, корыта, ножа, слоя, где скапливается осадок, и 4-х зон:

Зона I - зона фильтрования и подсушки осадка.

Зона II – зона промывки осадка и его сушка.

Зона III - зона съема осадка.

Зона IV – зона регенерация фильтровальной перегородки.

При проектировании данных аппаратов на прочность следует рассчитывать следующие компоненты:

  • парное соединение цапф с торцовой стенкой – барабан с цапфами для проведения расчетов рассматривают как балку на двух опорах;
  • торцевая стенка барабана – расчетная схема стенки выглядит как круглая пластина с расположенными радиально ребрами жесткости;
  • обод барабана цилиндрической формы, подвергающийся воздействию гидростатического давления со стороны суспензии;
  • усилие от механизма сбора осадка и изгибающий момент, возникающий благодаря силе тяжести самого барабана.

Достоинства:

  • Высокая удельная эффективность фильтрации;
  • Компактность;
  • Широкий диапазон материального исполнения;
  • Автоматическая корректировка работы при изменении входных потоков;
  • Простота обслуживания.

Недостатки:

  • Непригодность для фильтрации разнородных пульп малой крупности;
  • Плохая промывка.
