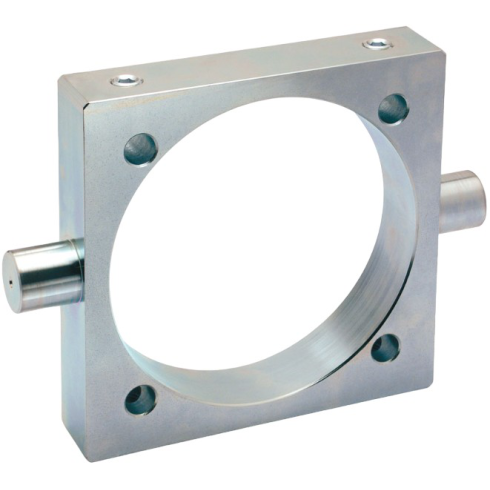

Поворотная цапфа Camozzi F-50

Поворотная цапфа модели F-50 предназначена для организации шарнирного крепления пневматических цилиндров, обеспечивая возможность качания привода вокруг поперечной оси. Данный монтажный элемент (серия 60-F) устанавливается непосредственно на корпус или стяжки цилиндра и применяется в кинематических схемах, где вектор приложения силы изменяется в процессе рабочего хода.

• Совместимость с диаметром поршня: 50 мм. Геометрические параметры изделия точно соответствуют типоразмеру гильзы цилиндра, что обеспечивает плотную посадку и корректное распределение механических напряжений при передаче усилия.
• Материал изготовления: Оцинкованная сталь. Наличие цинкового покрытия защищает конструкцию от коррозионного воздействия, позволяя эксплуатировать узел в промышленных условиях с нормальной и повышенной влажностью.
• Система фиксации: В комплект поставки входят 4 фиксирующих элемента и 4 винта. Многоточечное крепление гарантирует надежную фиксацию цапфы на цилиндре, предотвращая ее смещение под воздействием циклических динамических нагрузок и вибраций.
• Габаритные параметры: Толщина 25 мм, ширина 70 мм. Массивность элемента обеспечивает необходимую жесткость узла подвеса, минимизируя упругие деформации при работе с номинальными нагрузками для данного типоразмера.

Использование промежуточной цапфы позволяет оптимизировать балансировку цилиндра, снижая риск заклинивания и уменьшая изгибающий момент, действующий на шток. Стальная конструкция обладает высокой усталостной прочностью, что критически важно для долговечности узлов трения и качания в автоматизированных системах.
