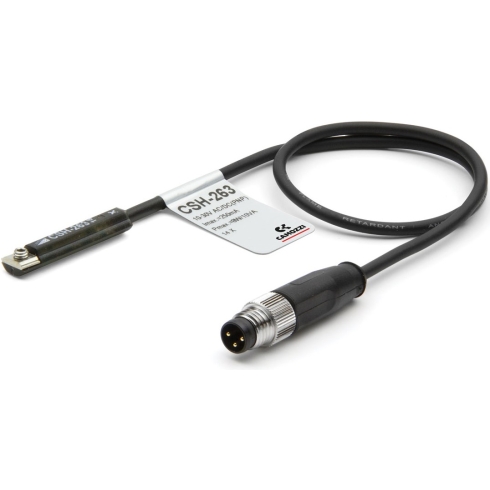

Датчик положения Camozzi CSH-263

Магнитный датчик положения серии CSH разработан для бесконтактного определения позиции поршня в пневматических цилиндрах и захватах. Устройство предназначено для монтажа непосредственно в паз цилиндра сверху, что позволяет устанавливать датчик на уже собранные механические узлы без необходимости разборки торцевых крышек.

• Принцип действия и выходной сигнал: Устройство базируется на нормально открытом (Н. О.) герконе с выходной логикой PNP. Такая конфигурация обеспечивает совместимость с большинством промышленных контроллеров и модулей ввода-вывода.
• Электрические параметры: Датчик работает в диапазоне напряжений 10 ÷ 30 В AC/DC с максимальным током нагрузки 250 мА. Это позволяет использовать прибор как в цепях постоянного, так и переменного тока.
• Интерфейс подключения: Коммутация осуществляется через 3-х проводной разъем M8. Использование стандартного коннектора значительно упрощает техническое обслуживание и замену датчика по сравнению с кабельными версиями.
• Быстродействие: Время включения составляет менее 1, 8 мс. Низкая инерционность срабатывания критически важна для точного позиционирования в высокоскоростных пневматических системах.

Корпус датчика выполнен из пластика и залит эпоксидной смолой, что обеспечивает класс защиты IP67 и устойчивость к вибрационным нагрузкам. Встроенная защита от изменения полярности предотвращает выход электроники из строя при ошибках монтажа, а широкий температурный диапазон от -10 до +80 °C позволяет эксплуатировать оборудование в типовых промышленных условиях.
