Основные характеристики
Производитель
Артикул
ER104-50AP
Наименование

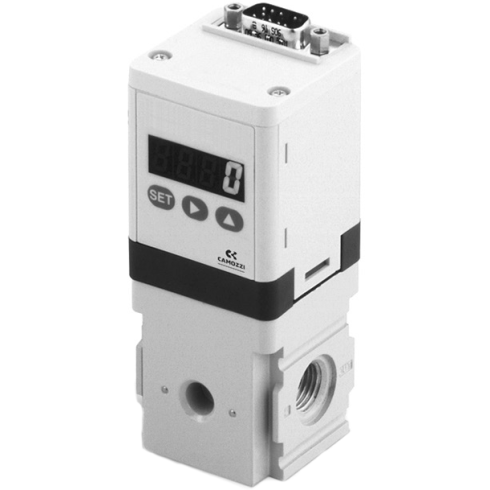

Регулятор давления пропорциональный
Серия товара
Внутренний стандарт
IDO28456
Технические характеристики
Изменение максимального диапазона регулирования
Не более 0,07% от полного диапазона/°C
Потребляемый ток
≤ 0,15 A в режиме ожидания или 0,6 А в рабочем режиме
Тип управления
Электрическое
Присоединение
Модель
Аналоговый вход
Диапазон регулировки давления
От 0,3 до 5 бар
Индикация
Цифровое реле давления
Максимальное давление на входе регулятора
7 бар
Минимальное давление на входе регулятора
Давление управления + максимальное давление управления x 0,2
Повторяемость
Не более 0,3% от полного диапазона
Время отклика при объеме вых. полости 1000 cм³
Не более 0,8 с
Время отклика при нулевом объеме вых. полости
Не более 0,2 с
Количество предустановленных давлений
8 точек
Выходной сигнал ошибки
PNP
Нелинейность
Не более ± 0,3% от полного диапазона
Разрешающая способность
Не более 0,2% от полного диапазона
Смещение угла от нуля
Не более 0,15% от полного диапазона /°C
Максимальный стандартный расход
400 л/мин
Функция
Без сброса давления
Температура сжатого воздуха
От 5°C до 50 °C
Входной сигнал
От 0 V до 10 V
Электрические характеристики
Класс защиты
IP40
Выходной сигнал
От 1 до 5 В, аналоговый
Напряжение питания
24 В DC ± 10%
Массо-габаритные и монтажные характеристики
Тип присоединения на входе
Внутренняя резьба
Размер
1
Монтажный шаг
48,6 мм
Присоединение манометра
Отсутствует
Тип резьбы
G
Монтаж
В любом положении
Ширина
48,6 мм
Высота
100 мм
Длина
42 мм
Вес
0,25 кг
Условия эксплуатации
Максимальное рабочее давление
5 бар
Температура окружающей среды
От 5°C до 50 °C
Рабочая среда
Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]
Примечание по рабочей среде
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]. Инертные газы.
Устойчивость к механическим вибрациям
Не более 98 м/с²
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
