Основные характеристики
Производитель
Артикул

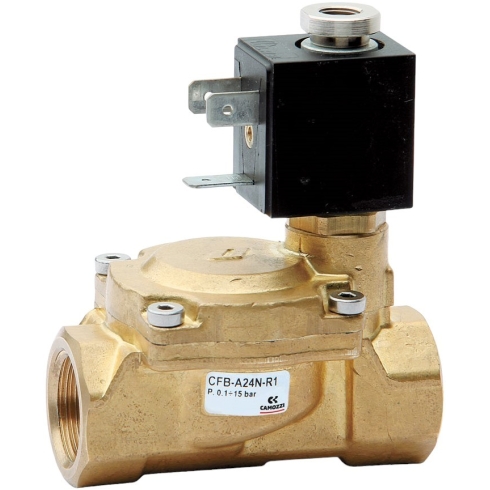

CFB-A24N-R1-B7E-122-800
Наименование
Клапан
Серия товара
Группа
Электропневматические
Тип оборудования
Клапан
Внутренний стандарт
IDO28456
Технические характеристики
Количество линий и позиций
Диаметр номинальный
DN13,5
Тип управления
Электромагнитное
Давление номинальное
PN22
Присоединение
1/2
Тип пилотного управления
Непрямого действия
Тип сброса
Механическая пружина; Воздушная пружина
Размер катушки
22 мм
Расход
0,14 ÷ 45 м³/ч
Функция распределителя
Время включения
15 мс
Тип подключения
DIN 43650
Время отключения
25 мс
Рабочий цикл
100 % непрерывный режим работы
Электрические характеристики
Тип электрического подключения
Разъём по DIN EN 175 301-803-A - DIN EN 175 301-803-B
Мощность катушки
9 ВА
Класс защиты
IP65 с разъемом
Класс изоляции
B
Рабочее напряжение катушки
Допустимые колебания напряжения
±5% (DC) - ±10% (AC)
Массо-габаритные и монтажные характеристики
Тип конструкции
Седельный
Тип присоединения на выходе
Внутренняя резьба
Тип присоединения на входе
Внутренняя резьба
Тип резьбы
G
Условный проход
13,5 мм
Особенности материалов
Материал корпуса
Материал уплотнения
Материал мембраны
NBR (Бутадиен-нитрильный каучук)
Условия эксплуатации
Максимальное рабочее давление
22 бар
Минимальное рабочее давление
0 ÷ 0,8 бар
Положение при сборке
Любое
Рабочая среда
Очищенный воздух без необходимости маслораспыления. Вода, другие жидкости и газообразные среды с вязкостью не более 37 сСт (сантистокс) или 5 °Е (градусы Энглера).
Рабочая температура
От -10 до +90 °C
Примечание по рабочей среде
Требуется установка центробежного фильтра 25 мкм
Дополнительные характеристики
Исполнение
Стандарт
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
