Основные характеристики
Производитель
Артикул

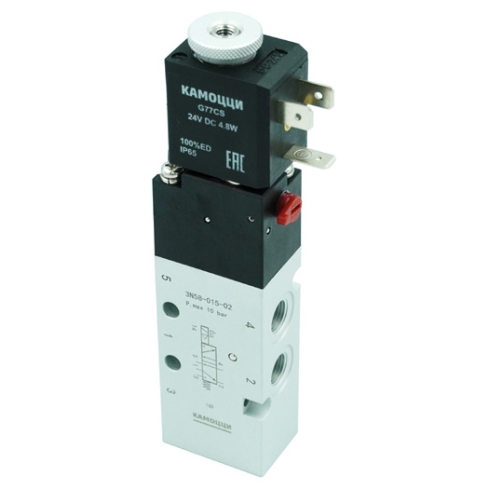

3N58-E15-02
Внутренний стандарт
IDO28456
Технические характеристики
Вход (канал 1/P)
G1/8
Выхлоп/сброс/дренаж (каналы 3/R, 5/S)
G1/8
Выход (каналы 2/A, 4/B)
G1/8
Количество линий и позиций
Питание пилотного каскада
Внешнее
Тип управления
Стандартный номинальный расход
950 л/мин
Тип действия
Тип сброса
Механическая пружина
Ручное дублирование
С фиксацией
Тип клапана
С пилотным управлением
Присоединение 1
1/8
Подвод пилотного воздуха
M5
Направление потока
Реверсивный
Электрические характеристики
Электрическое подключение
Разъём по DIN 43650 тип B industrial (11 мм) 3-пин
Массо-габаритные и монтажные характеристики
Тип резьбы
G
Монтаж
Сквозное отверстие
Особенности материалов
Материал золотника
Алюминий
Материал корпуса
Алюминий
Материал уплотнения
NBR (бутадиен-нитрильный каучук)
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
-0,9 бар
Пилотное давление
От 2 до 10 бар
Положение при сборке
Любое
Рабочая среда
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Рабочая температура
От -40 до +80 °C
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
