Конденсатоотводчики термодинамические Genebre

Конденсатоотводчики, как энергосберегающие устройства применяются для эффективного отведения в дренажную систему конденсата и воздуха с паровых систем и паровых установок без потерь. Удаление конденсата производится автоматически при температуре насыщения водяного пара при входном давлении не менее 0,1 МПа.

Устройства компании Genebre имеют высокие эксплуатационные характеристики, адаптированы к работе большого диапазона температур и высокого избыточного давления, способны к безаварийной работе на протяжении длительного срока.

Конструкция и принцип работы

Конструктивно конденсатоотводчик представляет собой автоматический клапан непрерывного действия, управляющий средой, находящейся в определенном термодинамическом состоянии.

Схема устройства простейшего термодинамического конденсатоотводчика


Простейший термодинамический конденсатоотводчик состоит из основных частей указанных на схеме:

  • 1. корпус устройства;
  • 2. крышка;
  • 3. металлическая пропускная дисковая пластина;
  • 4. сетчатый цилиндрический фильтр;
  • 5. резьбовая заглушка фильтра.

Принцип работы термодинамического конденсатоотводчика основывается на разнице скорости пара и конденсата, протекающих между дисковой пластиной и седлом пропускных выходов.

При протекании конденсата на низкой скорости дисковая пластина поднимается и пропускает конденсат. При входе пара в устройство скорость потока увеличивается.

Это приводит к падению статического давления, пластина опускается на седло, плотно перекрывая выходные отверстия. Находящийся под избыточным давлением пар удерживает пропускную пластину в закрытом положении. В результате происходящей конденсации пара статическое давление над пластиной уменьшается, и диск обратно постепенно поднимается и пропускает конденсат.

Варианты конструкций

Термодинамические конденсатоотводчики имеют некоторое разнообразие выполнения различающиеся размерами и формой. Конструктивно представляют собой вид трубопроводной арматуры,

В зависимости от цели, способа применения и материала изготовления конденсатоотводчики конструктивно имеют несколько исполнений:

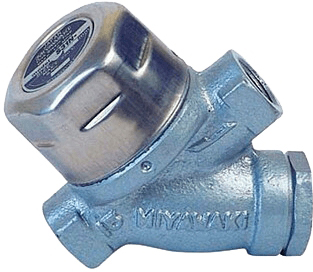

Высокопрочный чугунный конденсатоотводчик немедленного сброса конденсата с сетчатым фильтром (серия 2260, производитель — Genebre, Испания) С возможностью установки в вертикальном или горизонтальном положении. Присоединительные выходы выполнены цилиндрической трубной резьбой согласно ISO 7-1 (EN 10226-1).

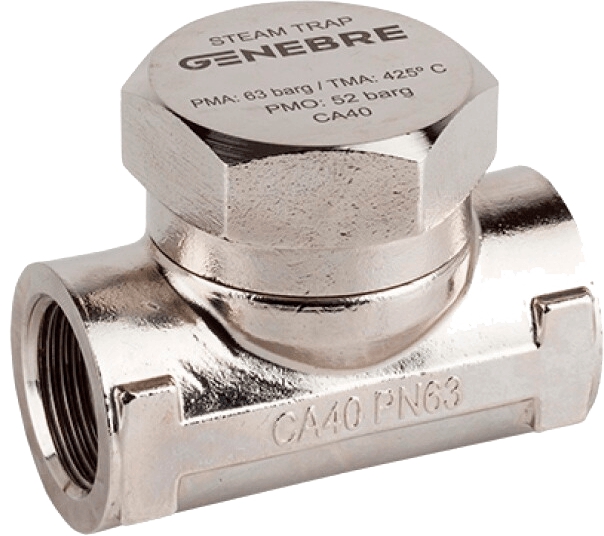

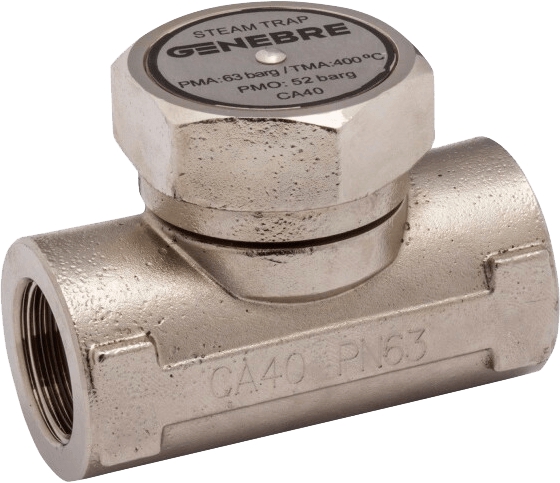

Конденсатоотводчик термодинамический для систем среднего и высокого давления. Преимущественно используется при трассировки спутниковых паропроводов (серия 2284, производитель — Genebre, Испания). Температура эксплуатации от 0 до +425 градусов, рабочее давление — от -0,25 до 63 бар. Противоположно направленные цилиндрические трубные резьбы выполнены согласно стандарта ISO 7-1 (EN 10226-1) Максимальное противодавление – 80%

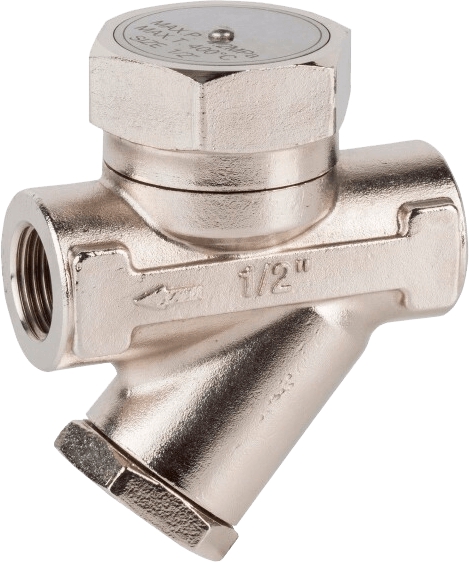

Конденсатоотводчик компактный термодинамический с фильтром (серия 2282, производитель — Genebre, Испания). Используется преимущественно в системах среднего и высокого давления, предпочтительнее для трассировки спутниковых паропроводов. Для соединения с трубопроводом выполнен с внутренней цилиндрической трубной резьбой согласно ISO 7-1 (EN 10226-1). Максимально допустимое давление 63 бар, с температурным рабочим диапазоном от 0 до 400 градусов. Максимальное противодавление – 80%.

Особенности эксплуатации

Термодинамические конденсатоотводчики не используются при условиях нестабильных давлений, повышенных противодавлений или в случаях нестабильных образований конденсата.

Описываемые конденсатоотводчики являются не пригодными устройствами для выпуска воздуха. При вводе технологического оборудования в эксплуатацию в трубопроводной системе, как правило, находится воздух. Пропускная дисковая пластина давит на седло при выходе воздуха на повышенной скорости и конденсатоотводчик не открывает выходные отверстия и не выпускает воздух.

При эксплуатации устройств вне помещений на образование конденсата часто влияют условия окружающей среды, изменяется частота режима работы конденсатоотводчика.

Преимущества фильтров компании Genebre

  • высокое качество и длительный срок эксплуатации;
  • эксплуатация в широком диапазоне температур;
  • не требуется настройки во всем диапазоне рабочих нагрузок;
  • не требует демонтажа для проведения обслуживания;
  • небольшие габариты с единственным подвижный элементом - пластиной;
  • пригодность к ремонту и очистке;
  • простота установки и обслуживания;
  • прочность конструкций к механическим повреждениям и гидравлическим ударам;
  • высокая надежность;
  • привлекательный эстетический внешний вид.
